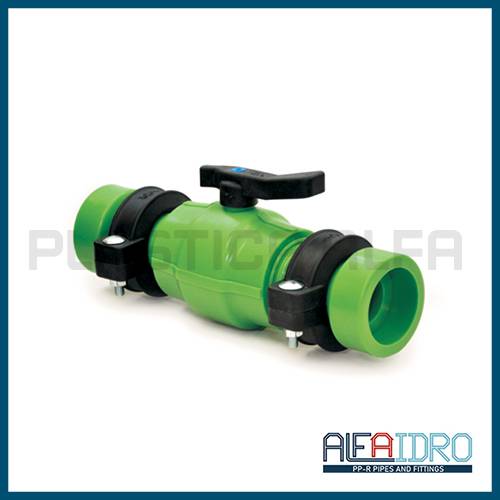

La Valvola a sfera compatta RAPID Union Alfaidro, utilizzata per la chiusura del flusso negli impianti sanitari ed industriali, è realizzata in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata rendendolo ideale per il trasporto di acqua potabile. Il PP-R 100 vanta un’elevata resistenza termica ed un’ottima resistenza ai prodotti chimici. Il suo sistema di chiusura tramite giunti la rende ideale in tutti quegli impianti che necessitano di controlli periodici o laddove le valvole siano soggette ad un continuo monitoraggio consentendo al manutentore notevoli risparmi nei tempi di installazione e manutenzione.
La valvola a sfera compatta RAPID Union è dotata di perno in ottone, sfera in ottone cromato e guarnizioni in PTFE. Viene collegata al circuito tramite i due colletti in PPR per saldatura di tasca (dal ø 20 al ø 125) e Saldatura di testa nel diametro 160: i colletti saldati alla tubazione vengono collegati al corpo valvola tramite i due robusti giunti in PAGF con bulloni. Dotata di maniglia ergonomica in PACV è utilizzabile in tutti gli impianti di distribuzione acqua in impianti civili ed industriali.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT SIZE BOX SDR
18RU140 40 4 5
18RU150 50 nd 5
18RU163 63 nd 5
18RU175 75 nd 5
18RU190 90 nd 5
18RU1110 110 nd 5
18RU1125 125 nd 5
MISURE MAGGIORI IN CATEGORIA “SALDATURA DI TESTA”
COLORI DISPONIBILI:
BLU – VERDE
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14
CERTIFICATI LINEA ALFAIDRO:
- KIWA UNI : Netherlands, Italy
- RINA : Italy
- AENOR : Spain
- L.P.E.E. : Maroc
- GOST : Russia
- CSTBat : France
- ACS : France
- CTPC : Romania
