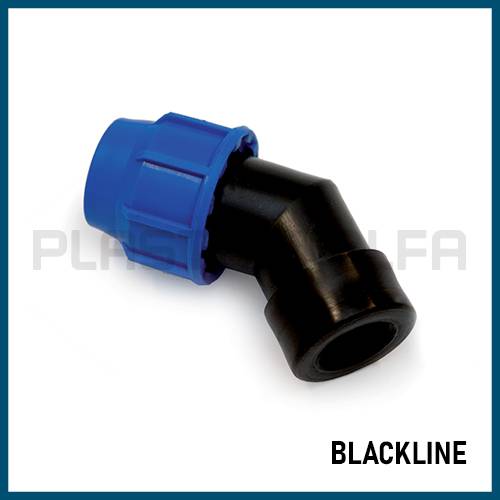

Gomito a 45 filettato femmina blackline Plastica Alfa

Gomito a 45° – filettato femmina

COD: 16855 Categorie: , , ,

Il Gomito 45° filettato femmina a compressione della serie Black line è ideale per connettere tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il gomito, dotato di filettatura femmina BSP (GAS) è progettato e testato per garantire una pressione di esercizio PN16.

Il Gomito a 45° filettato femmina viene impiegato negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANTSIZEBAGBOX
16855-2-B20 x ½”20480
16855-2-C20 x ¾” 20460
16855-3-B25 x ½”20360
16855-3-C25 x ¾” 20320

ANELLO DI RINFORZO:

*Anello di rinforzo opzionale*

La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.

Ø 16 ÷ 110
20°C – 16 bar
45°C – 10 bar
70°C – 3 bar

Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar

Ø 16 ÷ 110
16 bar

Ø 3”- 4” Filettato femmina
10 bar

Ø 16 ÷ 110
20 bar

Ø 3”- 4” Filettato femmina
12.5 bar

Ø 16 ÷ 110
24 bar

Ø 3”- 4” Filettato femmina
15 bar

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609

CERTIFICATI LINEA BLULINE PLUS:

  • KIWA UNI: Netherlands, Italy
  • GOST: Russia
  • SABS: South Africa
  • CTPC: Romania
  • BULGARKONTROLA: Bulgaria
