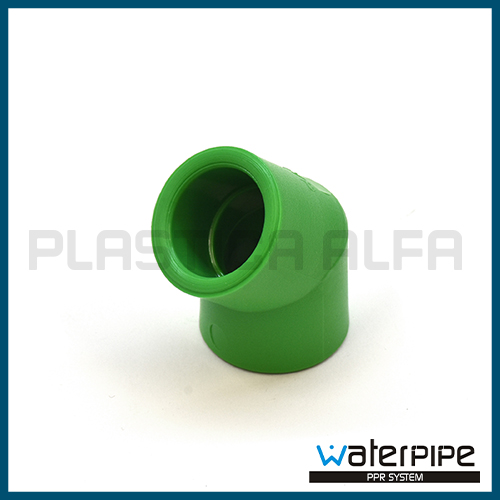

Gomito a 45° F-F

COD: 16GM5 (WP) Categorie: ,

Gomito a 45° F-F Waterpipe in PP-R certificato per il trasporto di acqua potabile. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.

Il PP-R vanta un’elevata resistenza termica ed un’ottima resistenza ai prodotti chimici. In aggiunta grazie alla sua bassa conducibilità termica è in grado di ridurre al minimo la condensa. Il raccordo non presenta filettatura e per essere collegato al circuito deve essere termosaldato. Grazie alla sua semplicità di montaggio il gomito a 45° F-F Waterpipe è perfetto per la realizzazione di impianti di irrigazione, di condizionamento e di riscaldamento.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANTSIZEBAGBOXSDR
16GM520WP20206605
16GM525WP25204606
16GM532WP32102806

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14
