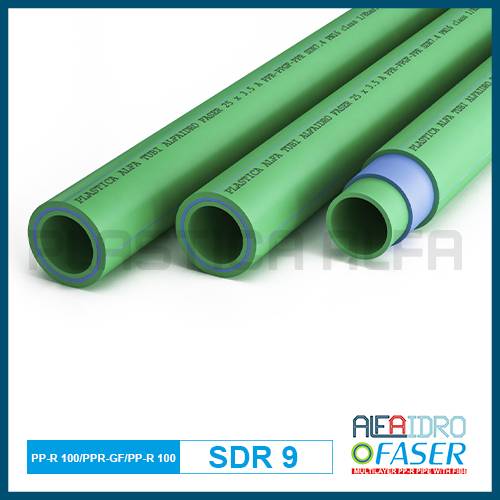

Il Tubo multistrato FASER SDR 9 Alfaidro rappresenta l’evoluzione dei tubi monostrato, poiché ai vantaggi dei tradizionali tubi in PP-R si aggiungono quelli dello strato intermedio in fibra di vetro, che conferisce ai tubi maggiore stabilità dimensionale. Infatti uno dei principali vantaggi dei tubi Alfaidro Faser è la riduzione della dilatazione termica lineare rispetto ai tubi monostrato (-75% ca), ciò si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori.
Gli strati interno ed esterno sono prodotti con PP-R 100, che vanta un’elevata resistenza termica e alla pressione, insieme ad un’ottima resistenza ai prodotti chimici. Il tubo multistrato FASER SDR 9 è particolarmente indicato per impianti di riscaldamento e raffrescamento idronico, impianti ad aria compressa e varie applicazioni industriali. Inoltre può essere montato con tutta la gamma di raccordi Alfaidro, impiegando le tradizionali tecniche di polifusione per saldatura di tasca ed elettrosaldatura.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT Outside diameter Internal diameter Nominal thickness DN Water content (l/m) Weight (Kg/m) Rod size Pack size
12TAF200 20 mm 15,4 mm 2,3 mm 15 0,186 0,130 4 mt 120 mt
12TAF250 25 mm 19,4 mm 2,8 mm 20 0,295 0,196 4 mt 80 mt
12TAF320 32 mm 24,8 mm 3,6 mm 25 0,483 0,321 4 mt 48 mt
12TAF400 40 mm 31,0 mm 4,5 mm 32 0,754 0,499 4 mt 32 mt
12TAF500 50 mm 38,8 mm 5,6 mm 40 1,182 0,773 4 mt 24 mt
12TAF630 63 mm 48,8 mm 7,1 mm 50 1,869 1,232 4 mt 12 mt
12TAF750 75 mm 58,2 mm 8,4 mm - 2,659 1,730 4 mt 12 mt
12TAF900 90 mm 69,8 mm 10,1 mm 65 3,825 2,493 4 mt 8 mt
12TAF110 110 mm 85,4 mm 12,3 mm 80 5,725 3,703 4 mt 8 mt
12TAF1125 125 mm 97,0 mm 14,0 mm 100 7,386 4,773 4 mt 4 mt
12TAF1160 160 mm 124,2 mm 17,9 mm 125 12,109 7,804 4 mt 4 mt
COLORI DISPONIBILI:
BLU – VERDE
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 9
20°C – 17.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CONDUCIBILITÁ TERMICA:
0,15 W/mK
COEFFICIENTE DI ESPANSIONE LINEARE:
0.035 mm/mK
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520 NSF61, NSF51
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
