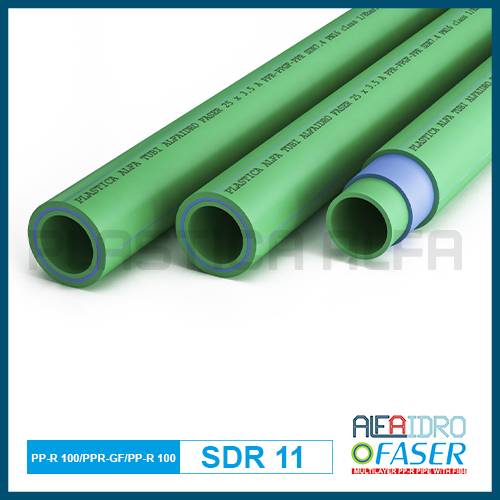

Il Tubo multistrato FASER SDR 11 Alfaidro rappresenta l’evoluzione dei tubi monostrato, poiché ai vantaggi dei tradizionali tubi in PP-R si aggiungono quelli dello strato intermedio in fibra di vetro, che conferisce ai tubi maggiore stabilità dimensionale. Infatti uno dei principali vantaggi dei tubi Alfaidro Faser è la riduzione della dilatazione termica lineare rispetto ai tubi monostrato (-75% ca), ciò si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori.
Gli strati interno ed esterno sono prodotti con PP-R 100, che vanta un’elevata resistenza termica e alla pressione, insieme ad un’ottima resistenza ai prodotti chimici. Il tubo multistrato FASER SDR 11 è particolarmente indicato per impianti di riscaldamento e raffrescamento idronico, impianti ad aria compressa e varie applicazioni industriali. Inoltre può essere montato con tutta la gamma di raccordi Alfaidro, impiegando le tradizionali tecniche di polifusione per saldatura di tasca ed elettrosaldatura.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT Outside diameter Internal diameter Nominal thickness DN Water content (l/m) Weight (Kg/m) Rod size Pack size
10TAF250 25 mm 20,4 mm 2,3 mm 20 0,327 0,164 4 mt 80 mt
10TAF320 32 mm 26,2 mm 2,9 mm 25 0,539 0,260 4 mt 48 mt
10TAF400 40 mm 32,6 mm 3,7 mm 32 0,834 0,411 4 mt 32 mt
10TAF500 50 mm 40,8 mm 4,6 mm 40 1,307 0,637 4 mt 24 mt
10TAF630 63 mm 51,4 mm 5,8 mm 50 2,074 1,006 4 mt 12 mt
10TAF750 75 mm 61,4 mm 6,8 mm - 2,959 1,404 4 mt 12 mt
10TAF900 90 mm 73,6 mm 8,2 mm 65 4,252 2,031 4 mt 8 mt
10TAF110 110 mm 90 mm 10 mm 80 6,359 3,011 4 mt 8 mt
10TAF1125 125 mm 102,2 mm 11,4 mm 100 8,199 3,903 4 mt 4 mt
10TAF1160 160 mm 130,8 mm 14,6 mm 125 13,430 6,381 4 mt 4 mt
COLORI DISPONIBILI:
BLU – VERDE
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 9
20°C – 17.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CONDUCIBILITÁ TERMICA:
0,15 W/mK
COEFFICIENTE DI ESPANSIONE LINEARE:
0.035 mm/mK
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520 NSF61, NSF51
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
