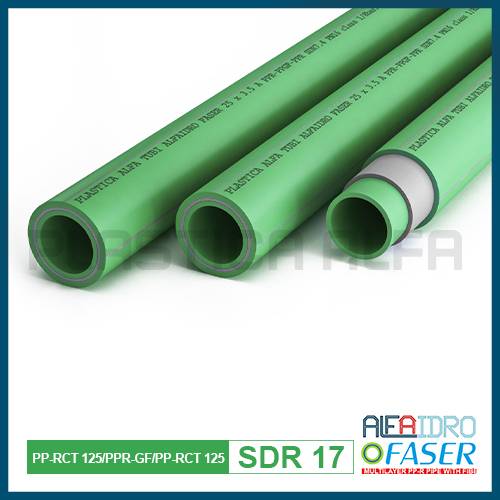

Tubo multistrato FASER PP-RCT SDR 17

COD: 17CTTAF Categorie: , ,

Il Tubo multistrato FASER PP-RCT SDR 17 Alfaidro rappresenta l’evoluzione dei tubi monostrato, poiché ai vantaggi dei tradizionali tubi in PP-RCT si aggiungono quelli dello strato intermedio in fibra di vetro, che conferisce ai tubi maggiore stabilità dimensionale.

Gli strati interno ed esterno in PP-RCT 125 conferiscono al tubo una maggiorata resistenza alle elevate temperature a lungo termine, permette di avere le stesse caratteristiche meccaniche con uno spessore minore rispetto al PP-R, quindi minore peso, maggiore portata e minori perdite di carico. Lo strato intermedio rinforzato con fibra di vetro riduce la dilatazione termica lineare di circa il 75% rispetto ai tubi monostrato, ciò si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori.

Il tubo multistrato FASER PP-RCT SDR 17 Alfaidro è particolarmente indicato per impianti di riscaldamento e raffrescamento idronico, impianti ad aria compressa e varie applicazioni industriali. Inoltre può essere montato con tutta la gamma di raccordi Alfaidro, impiegando le tradizionali tecniche di polifusione per saldatura di tasca ed elettrosaldatura.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANT Outside diameter Internal diameter Nominal thickness DN Water content (l/m) Weight (Kg/m) Rod size Pack size
17CTTAF750 75 mm 66 mm 4,5 mm 50 3,419 0,996 4 mt 12 mt
17CTTAF900 90 mm 79,2 mm 5,4 mm 65 4,924 1,429 4 mt 8 mt
17CTTAF110 110 mm 96,8 mm 6,6 mm 80 7,356 2,124 4 mt 8 mt
17CTTAF1125 125 mm 110,2 mm 7,4 mm - 9,533 2,707 4 mt 4 mt
17CTTAF1160 160 mm 141 mm 9,5 mm 100 15,607 4,431 4 mt 4 mt

COLORI DISPONIBILI:
 BLU   –   VERDE

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 9
20°C – 23.1 bar
60°C – 12.2 bar
70°C – 10.4 bar

SDR 11
20°C – 18.4 bar
60°C – 9.7 bar
70°C – 8.1 bar

SDR 17
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

CONDUCIBILITÁ TERMICA:

0,15 W/mK

COEFFICIENTE DI ESPANSIONE LINEARE:

0.035 mm/mK

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21, NSF61, NSF51

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078,  ASTM F2389, BS 4991, CSA B137.11
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
