Riduzione M-F – saldatura di testa

COD: 13RM (BW) Categorie: , ,

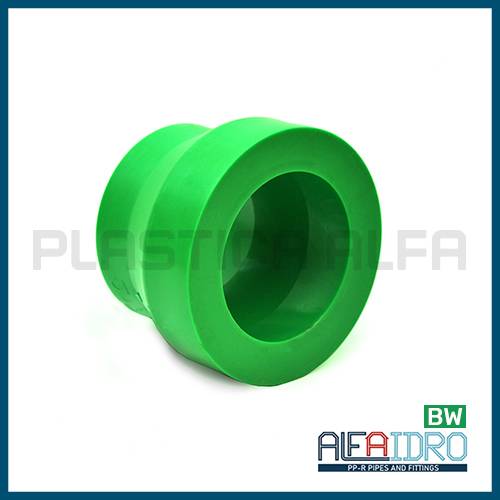

Riduzione M-F per saldatura di testa Alfaidro in PP-R certificato per il trasporto di acqua potabile, adatta per collegare due tubi di diametro differente ed ottenere un’unica tubatura. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.

Il sistema di saldatura utilizzato per il sistema Alfaidro BW è quello testa a testa. Il procedimento di giunzione tubi e/o raccordi avviene pertanto grazie all’ausilio di una saldatrice che consente il riscaldamento omogeneo dei due elementi di uguale diametro e spessore.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANT SIZE BOX SDR
13RM16075BW6 160/75 12 6
13RM16090BW6 160/90 10 6
13RM160110BW6 160/110 10 6
13RM160125BW6 160/125 9 6
13RM200110BW6 200/110 4 6
13RM200125BW6 200/125 4 6
13RM200160BW6 200/160 4 6
13RM16075BW11 160/75 12 11
13RM16090BW11 160/90 10 11
13RM160110BW11 160/110 10 11
13RM160125BW11 160/125 9 11
13RM200110BW11 200/110 4 11
13RM200125BW11 200/125 4 11
13RM200160BW11 200/160 4 11
13RM250160BW11 250/160 nd 11
13RM250200BW11 250/200 nd 11
13RM315200BW11 315/200 nd 11
13RM315250BW11 315/250 nd 11

COLORI DISPONIBILI:
 BLU   –   VERDE

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14

CERTIFICATI LINEA ALFAIDRO:

  • KIWA UNI : Netherlands, Italy
  • RINA : Italy
  • AENOR : Spain
  • L.P.E.E. : Maroc
  • GOST : Russia
  • CSTBat : France
  • ACS : France
  • CTPC : Romania
