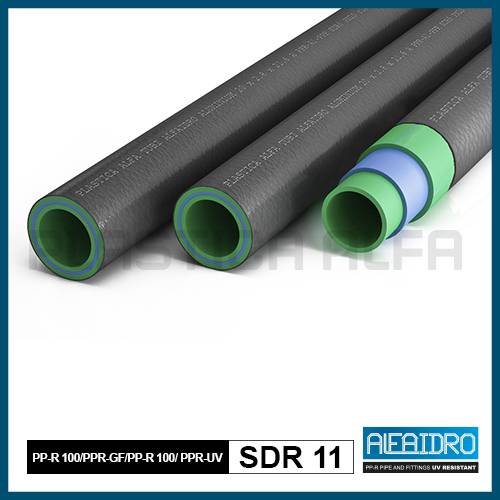

Il Tubo multistrato UV RESISTANT SDR 11 Alfaidro è costituito da uno strato esterno in PP-R nero stabilizzato ai raggi UV e garantisce più di 15 anni di resistenza all’invecchiamento del tubo causato dai raggi UV. Lo strato intermedio rinforzato con fibra di vetro riduce la dilatazione termica lineare di circa il 75% rispetto ai tubi monostrato, ciò si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori. Gli strati interno ed esterno sono prodotti con PP-R 100, che vanta un’elevata resistenza termica e alla pressione, insieme ad un’ottima resistenza ai prodotti chimici.
Grazie alla sua maggiore stabilità dimensionale, alla semplicità di montaggio (non necessita di spellatura prima della saldatura a bicchiere) e allo strato esterno resistente agli UV, il tubo multistrato UV RESISTANT SDR 11 Alfaidro è ideale per l’installazione all’esterno degli edifici ed è indicato per la realizzazione di impianti di irrigazione, di riscaldamento, di condizionamento, di aria compressa, trasporto di glicole, sui mezzi di trasporto e in impianti civili ed industriali.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT Outside diameter Internal diameter Nominal thickness DN Water content (l/m) Weight (Kg/m) Rod size Pack size
10UVTAF320 32 mm 26,2 mm 2,9 mm 25 0,539 0,266 4 mt 48 mt
10UVTAF400 40 mm 32,6 mm 3,7 mm 32 0,834 0,421 4 mt 32 mt
10UVTAF500 50 mm 40,8 mm 4,6 mm 40 1,307 0,653 4 mt 24 mt
10UVTAF630 63 mm 51,4 mm 5,8 mm 50 2,074 1,031 4 mt 12 mt
10UVTAF750 75 mm 61,4 mm 6,8 mm 65 2,959 1,437 4 mt 12 mt
10UVTAF900 90 mm 73,6 mm 8,2 mm 80 4,252 2,081 4 mt 8 mt
10UVTAF110 110 mm 90 mm 10 mm - 6,359 3,083 4 mt 8 mt
10UVTAF1125 125 mm 102,2 mm 11,4 mm 100 8,199 3,998 4 mt 4 mt
10UVTAF1160 160 mm 130,8 mm 14,6 mm 125 13,430 6,536 4 mt 4 mt
*| Strato interno ed esterno in PPR nero su varianti: 10UVTAF900, 10UVTAF110, 10UVTAF1125, 10UVTAF1160 |*
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CONDUCIBILITÁ TERMICA:
0,15 W/mK
COEFFICIENTE DI ESPANSIONE LINEARE:
0.030 mm/mK
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520, CSA B214, NSF61, NSF51
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
