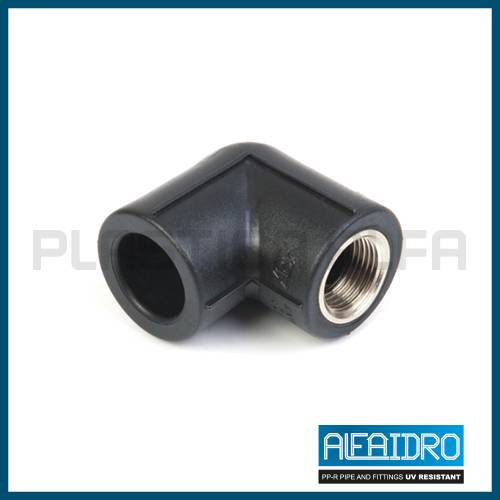

Gomito a 90° femmina – filettato femmina Alfaidro in PP-R resistente ai raggi UV certificato per il trasporto di acqua potabile, adatto per collegare due tubature ed ottenere un’angolazione di 90°. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.
Garantisce una barriera ai raggi UV e una maggiore resistenza all’invecchiamento consentendo l’impiego di tubi e raccordi all’esterno degli edifici e in impianti industriali. Il sistema Alfaidro UV è dotato inoltre di tubi Faser con strato intermedio di fibre di vetro e strato esterno in PPR nero.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT SIZE BAG BOX SDR
16GFUV120 20 x ½” 10 160 5
16GFUV125 25 x ½” 10 120 5
16GFUV225 25 x ¾” 10 100 5
16GFUV132 32 x ½” 5 60 5
16GFUV232 32 x ¾” 5 60 5
16GFUV332 32 x 1” 5 40 5
16GFUV240 40 x 1” 5 40 5
16GFUV150 50 x 1”½ - 30 5
16GFUV163 63 x 2" - 15 5
*| Dal ø 1″¼ al ø 2″ l’articolo presenta filettatura con esagono |*
PER APPLICAZIONI ESTERNE – RESISTENTE AI RAGGI UV
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14
CERTIFICATI LINEA ALFAIDRO:
- KIWA UNI : Netherlands, Italy
- RINA : Italy
- AENOR : Spain
- L.P.E.E. : Maroc
- GOST : Russia
- CSTBat : France
- ACS : France
- CTPC : Romania
