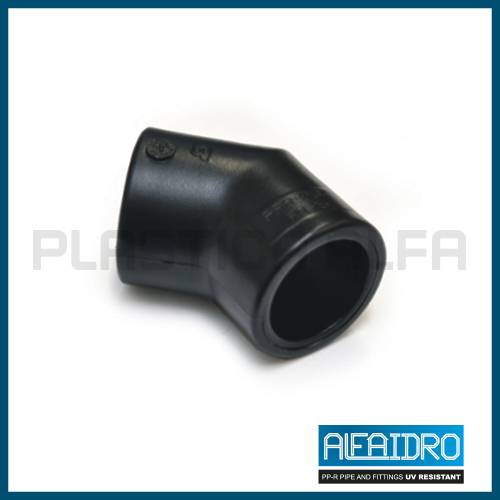

Gomito a 45 UV resistant Alfaidro Plastica Alfa
Home / Termoidraulica / Sistema Alfaidro / Resistente UV

Gomito a 45° UV

COD: 16GM5UV Categorie: Sistema Alfaidro, Termoidraulica, Resistente UV
Plastica Alfa Catalog
  • Termoidraulica
    • Sistema Alfaidro
      • Tubi
      • Raccordi lisci
      • Raccordi con inserto
      • Collettori
      • Valvole
      • Saldatura di testa
      • Resistente UV
      • Ricambi
      • Attrezzature e Accessori
    • Sistema Waterpipe
    • Sistema MultypexAlfa
    • Sistema MultypertAlfa
    • Sistema MultypexAlfa gas
    • Scarichi sifonati
  • Idraulica
  • Irrigazione
  • Antincendio
  • Descrizione

Gomito a 45° Alfaidro in PP-R resistente ai raggi UV certificato per il trasporto di acqua potabile, adatto per collegare due tubature ed ottenere un’angolazione di 45°. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.

Garantisce una barriera ai raggi UV e una maggiore resistenza all’invecchiamento consentendo l’impiego di tubi e raccordi all’esterno degli edifici e in impianti industriali. Il sistema Alfaidro UV, è dotato inoltre di tubi Faser con strato intermedio di fibre di vetro e strato esterno in PPR nero.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANT SIZE BAG BOX SDR
16GM5UV20 20 10 500 5
16GMUV525 25 10 300 5
16GM5UV32 32 5 200 5
16GM5UV40 40 5 100 5
16GM5UV50 50 5 70 5
16GM5UV63 63 2 34 5
16GM5UV75 75 - 25 5
16GM5UV90 90 - 12 5
16GM5UV1110 110 - 8 5
16GM5UV1125 125 - 4 6

PER APPLICAZIONI ESTERNE –  RESISTENTE AI RAGGI UV

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14

CERTIFICATI LINEA ALFAIDRO:

  • KIWA UNI : Netherlands, Italy
  • RINA : Italy
  • AENOR : Spain
  • L.P.E.E. : Maroc
  • GOST : Russia
  • CSTBat : France
  • ACS : France
  • CTPC : Romania
