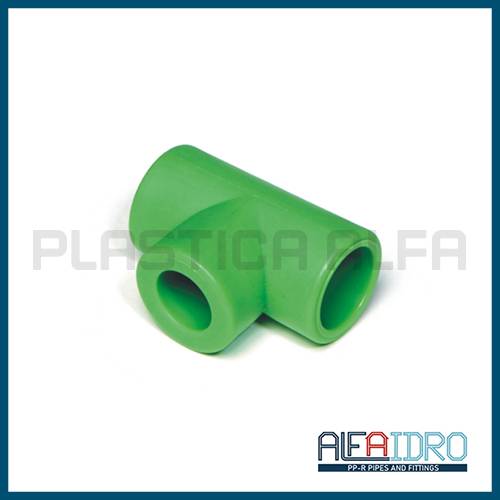

Derivazione a T 90° ridotta Alfaidro Plastica Alfa

Derivazione T a 90° ridotta

COD: 14TR Categorie: , ,

Derivazione T a 90° ridotta Alfaidro in PP-R certificato per il trasporto di acqua potabile, adatto per effettuare il collegamento di tre tubature di diametro diverso. Il raccordo a Tee è la scelta ideale per dividere il flusso idrico in due tubi diversi. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.

Il PP-R vanta un’elevata resistenza termica ed un’ottima resistenza ai prodotti chimici. In aggiunta grazie alla sua bassa conducibilità termica è in grado di ridurre al minimo la condensa. Il raccordo non presenta filettatura e per essere collegato al circuito deve essere termosaldato. Grazie alla sua semplicità di montaggio il raccordo a Tee Alfaidro è perfetto per la realizzazione di impianti di irrigazione, di condizionamento e di riscaldamento.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANT SIZE BAG BOX SDR
14TR202520 20 x25 x 20 10 200 5
14TR125 25 x 20 x 25 10 200 5
14TR252020 25 x 20 x 20 10 200 5
14TR252520 25 x 25 x 20 10 200 5
14TR225 32 x 20 x 32 5 110 5
14TR325 32 x 25 x 32 5 110 5
14TR322020 32 x 20 x 20 5 110 5
14TR322025 32 x 20 x 25 5 110 5
14TR322520 32 x 25 x 20 5 110 5
14TR322525 32 x 25 x 25 5 110 5
14TR323220 32 x 32 x 20 5 110 5
14TR323225 32 x 32 x 25 5 110 5
14TR132 40 x 20 x 40 5 70 5
14TR232 40 x 25 x 40 5 70 5
14TR332 40 x 32 x 40 5 70 5
14TR402025 40 x 20 x 25 5 70 5
14TR403225 40 x 32 x 25 5 70 5
14TR403232 40 x 32 x 32 5 70 5
14TR404032 40 x 40 x 32 5 70 5
14TR525 50 x 25x 50 2 40 5
14TR532 50 x 32 x 50 2 40 5
14TR540 50 x 40 x 50 2 40 5
14TR502050 50 x 20 x 50 2 46 5
14TR504040 50 x 40 x 40 2 36 5
14TR620 63 x 20 x 63 2 24 5
14TR625 63 x 25 x 63 2 24 5
14TR632 63 x 32 x 63 2 24 5
14TR640 63 x 40 x 63 2 24 5
14TR650 63 x 50 x 63 2 24 5
14TR740 75 x 40 x 75 - 14 5
14TR750 75 x 50 x 75 - 14 5
14TR763 75 x 63 x 75 - 14 5
14TR950 90 x 50 x 90 - 8 5
14TR963 90 x 63 x 90 - 8 5
14TR975 90 x 75 x 90 - 8 5
14TR11050 110 x 50 x 110 - 4 5
14TR11063 110 x 63 x 110 - 4 5
14TR11075 110 x 75 x 110 - 4 5
14TR11090 110 x 90 x 110 - 4 5
14TR12575 125 x 75 x 125 - 4 6
14TR12590 125 x 90 x 125 - 4 6
14TR125110 125 x 110 x 125 - 4 6

MISURE MAGGIORI IN CATEGORIA “SALDATURA DI TESTA”

VISUALIZZA PRODOTTI

COLORI DISPONIBILI:
 BLU   –   VERDE

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14

CERTIFICATI LINEA ALFAIDRO:

  • KIWA UNI : Netherlands, Italy
  • RINA : Italy
  • AENOR : Spain
  • L.P.E.E. : Maroc
  • GOST : Russia
  • CSTBat : France
  • ACS : France
  • CTPC : Romania
