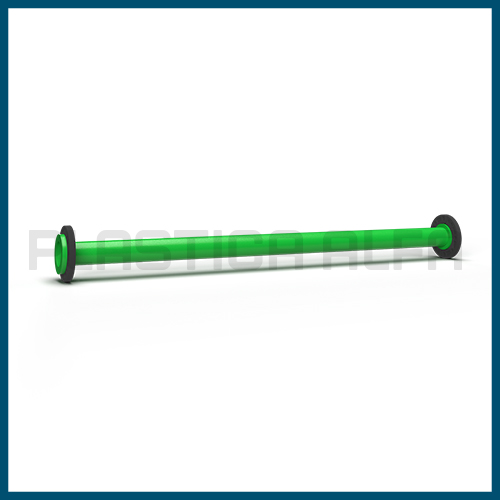

La linea Alfaidro Special comprende collettori, raccordi a settore, tubi dotati di attacchi flangiati e alfarapid (tipo Victaulic), tutti disponibili anche nella versione pre-isolata.Il principale vantaggio di questa linea è quello di offrire soluzioni personalizzate in grado di soddisfare specifiche richieste dei clienti e di ottimizzare costi e tempi di installazione. A seconda della specifica richiesta, i componenti della linea Alfaidro Special possono essere forniti con i seguenti attacchi: a saldare (estremità lisce per la saldatura elettrica, a bicchiere o testa a testa), flangiato, filettato.
Il sistema Alfaidro special può essere posato sia interrato che a vista ed è disponibile anche la versione resistente ai raggi UV.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT SDR SIZE ROD SIZE (MT)
2FLTAF74-630 7.4 63 4
2FLTAF74-750 7.4 75 4
2FLTAF74-900 7.4 90 4
2FLTAF74-110 7.4 110 4
2FLTAF74-1125 7.4 125 4
2FLTAF74-1160 7.4 160 4
2FLTAF74-2000 7.4 200 4
2FLTAF74-2500 7.4 250 4
2FLTAF74-3150 7.4 315 4
2FLTAF90-630 9 63 4
2FLTAF90-750 9 75 4
2FLTAF90-900 9 90 4
2FLTAF90-110 9 110 4
2FLTAF90-1125 9 125 4
2FLTAF90-1160 9 160 4
2FLTAF90-2000 9 200 4
2FLTAF90-2500 9 250 4
2FLTAF90-3150 9 315 4
2FLTAF11-630 11 63 4
2FLTAF11-750 11 75 4
2FLTAF11-900 11 90 4
2FLTAF11-110 11 110 4
2FLTAF11-1125 11 125 4
2FLTAF11-1160 11 160 4
2FLTAF11-2000 11 200 4
2FLTAF11-2500 11 250 4
2FLTAF11-3150 11 315 4
2FLTAF17-630 17.6 63 4
2FLTAF17-750 17.6 75 4
2FLTAF17-900 17.6 90 4
2FLTAF17-110 17.6 110 4
2FLTAF17-1125 17.6 125 4
2FLTAF17-1160 17.6 160 4
2FLTAF17-2000 17.6 200 4
2FLTAF17-2500 17.6 250 4
2FLTAF17-3150 17.6 315 4
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar
SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 17.6
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CONDUCIBILITÁ TERMICA:
0,0235 W/mK
COEFFICIENTE DI ESPANSIONE LINEARE:
0.035 mm/mK
IDONEITÀ AL CONTATTO CON ACQUA POTABILE: DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520, CSBA B214, NSF61, NSF51
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15494, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
