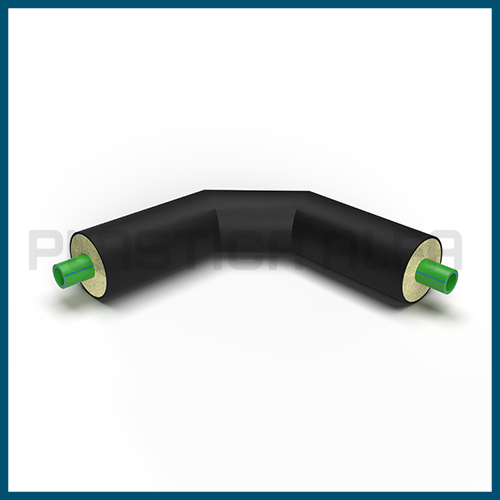

I raccordi Alfaidro preisolati vengono utilizzati per la distribuzione di fluidi ad alta temperatura e fluidi refrigerati e garantiscono elevati livelli di isolamento termico. Il tubo interno, detto anche tubo di servizio, è un multistrato Faser in PP-R o PP-RCT rinforzato con fibre di vetro e interamente circondato dall’isolamento in schiuma poliuretanica (PUR rigido), protetto a sua volta da una guaina esterna in PEAD nero resistente agli UV.
Tutte queste caratteristiche rendono questo sistema ideale per il trasporto di energia termica e frigorifera su grandi distanze da centrali termiche, pompe di calore, impianti geotermici, impianti termali, chiller, ecc.
CATALOGHI GENERALI E SCHEDE TECNICHE IN

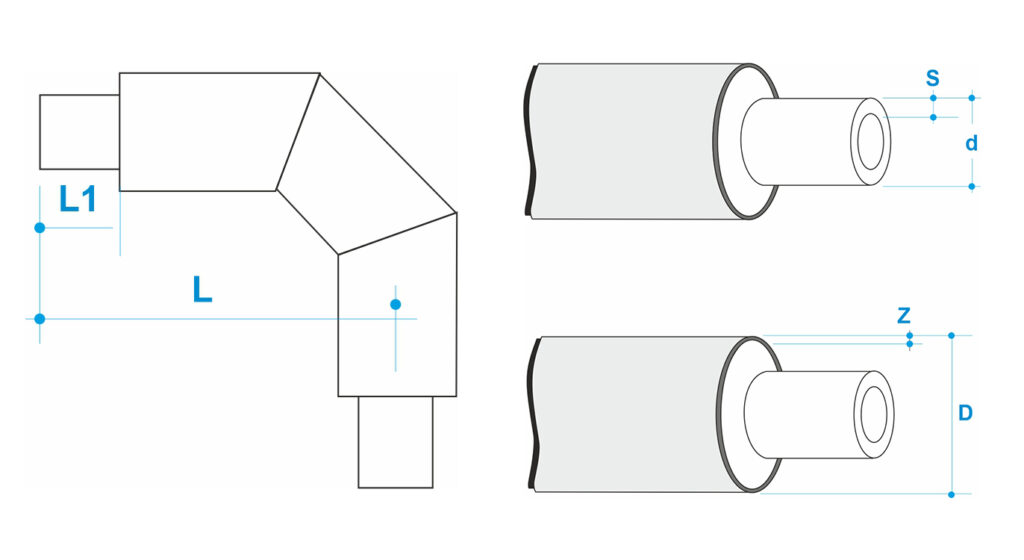

VARIANT SDR d (mm) S (mm) L (mm) L1 (mm) D (mm) Z (mm)
ISO16GO-320-74 7.4 32 4,4 500 190 90 3
ISO16GO-400-74 7.4 40 5,5 500 190 110 3
ISO16GO-500-74 7.4 50 6,9 500 190 110 3
ISO16GO-630-74 7.4 63 8,6 500 190 125 3
ISO16GO-750-74 7.4 75 10,3 500 190 140 3
ISO16GO-900-74 7.4 90 12,3 500 190 160 3
ISO16GO-110- 74 7.4 110 15,1 500 190 200 3,2
ISO16GO-1125-74 7.4 125 17,1 500 190 225 3,4
ISO16GO-1160-74 7.4 160 21,9 500 190 250 3,6
ISO16GO-2000-74 7.4 200 27,4 500 190 315 4,1
ISO16GO-2500-74 7.4 250 34,2 500 190 400 4,8
ISO16GO-3150-74 7.4 315 43,1 500 190 450 5,2
ISO16GO-320-9 9 32 3,6 500 190 90 3
ISO16GO-400-9 9 40 4,5 500 190 110 3
ISO16GO-500-9 9 50 5,6 500 190 110 3
ISO16GO-630-9 9 63 7,1 500 190 125 3
ISO16GO-750-9 9 75 8,4 500 190 140 3
ISO16GO-900-9 9 90 10,1 500 190 160 3
ISO16GO-110-9 9 110 12,3 500 190 200 3,2
ISO16GO-1125-9 9 125 14 500 190 225 3,4
ISO16GO-1160-9 9 160 17,9 500 190 250 3,6
ISO16GO-2000-9 9 200 22,4 500 190 315 4,1
ISO16GO-2500-9 9 250 27,9 500 190 400 4,8
ISO16GO-3150-9 9 315 35,2 500 190 450 5,2
ISO16GO-320-11 11 32 2,9 500 190 90 3
ISO16GO-400-11 11 40 3,7 500 190 110 3
ISO16GO-500-11 11 50 4,6 500 190 110 3
ISO16GO-630-11 11 63 5,8 500 190 125 3
ISO16GO-750-11 11 75 6,8 500 190 140 3
ISO16GO-900-11 11 90 8,2 500 190 160 3
ISO16GO-110-11 11 110 10 500 190 200 3,2
ISO16GO-1125-11 11 125 11,4 500 190 225 3,4
ISO16GO-1160-11 11 160 14,6 500 190 250 3,6
ISO16GO-2000-11 11 200 18,2 500 190 315 4,1
ISO16GO-2500-11 11 250 22,7 500 190 400 4,8
ISO16GO-3150-11 11 315 28,6 500 190 450 5,2
ISO16GO-1160-176 17.6 160 9,1 500 190 250 3,6
ISO16GO-2000-176 17.6 200 11,4 500 190 315 4,1
ISO16GO-2500-176 17.6 250 14,2 500 190 400 4,8
ISO16GO-3150-176 17.6 315 17,9 500 190 450 5,2
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar
SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 17.6
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
CONDUCIBILITÁ TERMICA:
0,0235 W/mK
COEFFICIENTE DI ESPANSIONE LINEARE:
0.035 mm/mK
IDONEITÀ AL CONTATTO CON ACQUA POTABILE: DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520, CSBA B214, NSF61, NSF51
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15494, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
