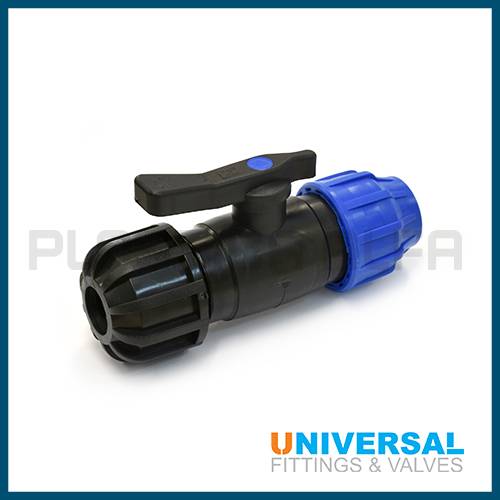

La Valvola a sfera PLUS serie Universal è ideale per il collegamento ibrido di tubi in Polietilene (PEBD, PEMD e PEAD), tubi metallici, tubi di ogni tipo di materiale come PVC, PE, PP, piombo, ferro zincato, acciaio, rame, sia di tipo metrico che imperiale quando si ha la necessità di chiudere il circuito dell’acqua.
La Valvola a sfera PLUS non richiede lo smontaggio completo (push-in) ed è progettata e testata per garantire una pressione di esercizio PN16. Dotata di perno in ottone, sfera in ottone cromato, guarnizioni in PTFE e maniglia ergonomica in PACV.
Gli inserti metallici dell’anello di graffaggio universal assicurano un’efficace presa su qualunque tipo di superficie e diametro. Il particolare design della guarnizione garantisce una perfetta tenuta idraulica in tutte le applicazioni: impianti per il trasporto di acqua potabile, negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT
SIZE
BAG
BOX
U18VCBB-3-1521
25 x 15-21
nd
nd
U18VCBB-4-2127
32 x 21-27
nd
nd
U18VCBB-6-2735
40 x 27-35
nd
nd
U18VCBB-7-3550
50 x 35-50
nd
nd
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar
16 bar
20 bar
24 bar
TEMPERATURE OPERATIVE:
MIN= -10°C MAX= +80°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi metrici [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162, ISO 4422, EN 1452, ISO 15876, ISO 15875.
- Tubi imperiali IPS [Imperial IPS pipes]: ASTM D3035, BS 1972, BS 3505, ASTM D2737.
- Altri tubi [Other pipes]: AS 2698, AS 4130-Series 3, IS 132, BS 2871, EN 1057, NZS 3501, AS 1432, AS 1477, ASTM A 106, BS/EN 10255, BS 7291-2-table 1, BS 7291-3-table 1.
