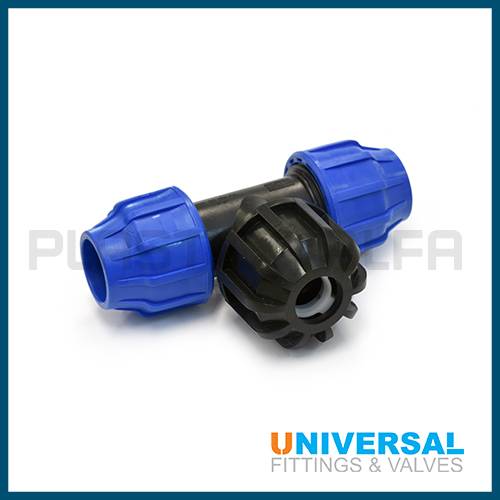

La Tee a 90° PLUS serie Universal è ideale per l’accoppiamento ibrido di tubi in Polietilene (PEBD, PEMD e PEAD), tubi metallici, tubi di ogni tipo di materiale come PVC, PE, PP, piombo, ferro zincato, acciaio, rame, sia di tipo metrico che imperiale.
Il raccordo a T è utilizzabile nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. La Tee a 90° PLUS non richiede lo smontaggio completo (push-in) ed è progettata e testata per garantire una pressione di esercizio PN16.
Gli inserti metallici dell’anello di graffaggio universal assicurano un’efficace presa su qualunque tipo di superficie e diametro. Il particolare design della guarnizione garantisce una perfetta tenuta idraulica in tutte le applicazioni: impianti per il trasporto di acqua potabile, negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT SIZE BAG BOX
U54910-3-1521 25 x 15-21 x 25 nd nd
U54910-4-2127 32 x 21-27 x 32 nd nd
U54910-6-2735 40 x 27-35 x 40 nd nd
U54910-7-3550 50 x 35-50 x 50 nd nd
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar
16 bar
20 bar
24 bar
TEMPERATURE OPERATIVE:
MIN= -10°C MAX= +80°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi metrici [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162, ISO 4422, EN 1452, ISO 15876, ISO 15875.
- Tubi imperiali IPS [Imperial IPS pipes]: ASTM D3035, BS 1972, BS 3505, ASTM D2737.
- Altri tubi [Other pipes]: AS 2698, AS 4130-Series 3, IS 132, BS 2871, EN 1057, NZS 3501, AS 1432, AS 1477, ASTM A 106, BS/EN 10255, BS 7291-2-table 1, BS 7291-3-table 1.
