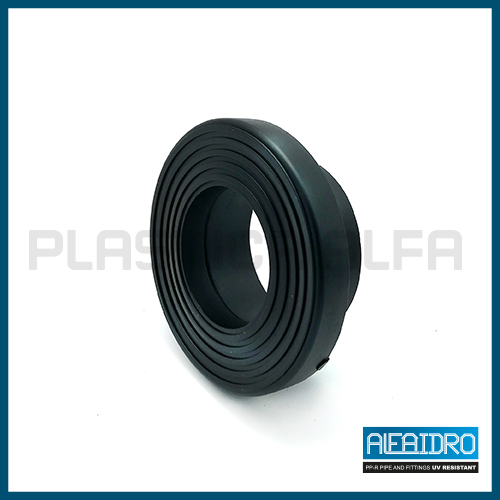

Colletto per flangia UV

Il Colletto per flangia UV Alfaidro è un raccordo che agevola la transizione tra il Sistema in PPR e il Sistema flangiato.

Il Sistema flangiato Plastica Alfa si compone di raccordi a compressione e valvole con sfera metallica: la gamma è dotata di ogni tipo di adattatore per il passaggio tra i vari sistemi: in PVC, in PE100, filettato e scanalato di tipo Victaulic.

Ideale per impianti termoidraulici, di irrigazione, filtrazione e di distribuzione nel campo dell’acquedottistica. Si integra perfettamente con tutti i sistemi flangiati in commercio.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANT	SIZE	BAG	BOX	SDR
13CPFUV500	50	2	100	5
13CPFUV630	63	-	80	5
13CPFUV750	75	-	50	5
13CPFUV900	90	-	42	5
13CPFUV1100	110	-	25	5
13CPFUV1125	125	-	15	6

PER APPLICAZIONI ESTERNE – RESISTENTE AI RAGGI UV

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C MAX= +95°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).

NORME DI RIFERIMENTO:

Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14

CERTIFICATI LINEA ALFAIDRO:

KIWA UNI : Netherlands, Italy
RINA : Italy
AENOR : Spain
L.P.E.E. : Maroc
GOST : Russia
CSTBat : France
ACS : France
CTPC : Romania
