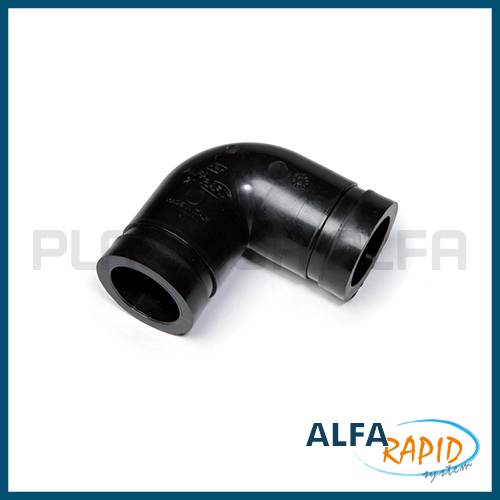

Il Gomito a 90° Alfarapid è ideale per connettere tubi scanalati (di tipo Victaulic) tramite giunti e trova applicazione nel settore trattamento acque, ultrafiltrazione, irrigazione, idraulica e termoidraulica. Si distingue per facilità e velocità di montaggio, permettendo di risparmiare tempo e denaro durante le operazioni di installazione e manutenzione, infatti non sono richiesti: saldatura, flangiatura, filettatura e incollaggio.
Il Gomito a 90°, realizzato in PP, è caratterizzato da elevata qualità e durata nel tempo, resistenza alla pressione e alle sollecitazioni meccaniche ed è, come tutto il sistema Alfarapid, una valida alternativa ai sistemi metallici.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
Variant Size Material SDR BOX
AR165-F 1"½ PPB 7.4 130
AR165-G 2" PPB 7.4 40
AR165-H 2"½ PPB 7.4 25
AR165-L 3” PPB 7.4 14
AR165-M 4” PPB 7.4 5
DN (inches) DN (mm) A B C D L H h T
1"½ 48.3 15.9 (±0.76) 7.14 (±0.76) 45.1 (+0, -0.38) 48.3 (±0.48) 120 39.7 16 M10x50
2" 60.3 15.9 (±0.76) 7.9 (±0.76) 57.1 (+0, -0.38) 60.3 (±0.61) 133 46 16 M10x50
2"½ 76.1 15.9 (±0.76) 8.7 (±0.76) 72.3 (+0, -0.46) 76.1 (±0.74) 152 56 20 M10x50
3" 88.9 15.9 (±0.76) 8.7 (±0.76) 84.9 (+0, -0.46) 88.9 (+0.89, -0.79) 174.5 62 25 M12x70
4" 114.3 15.9 (±0.76) 9.5 (±0.76) 110.1 (+0, -0.51) 114.3 (+1.14, -0.79) 199.5 78 25 M12x70
6" 168.3 15.9 (±0.76) 9.5 (±0.76) 163.9 (+0, -0.56) 168.3 (+1.60, -0.79) 281 106 28 M12x70
TEMPERATURE OPERATIVE:
MIN= -10°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and UBA (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).
NORME DI RIFERIMENTO:
- Tubi scanalati Victaulic [Victaulic grooved pipes]: ANSI/AWWA C606-87
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Prove [Tests]: ISO 17885, DIN 8076-3, AS/NZS 4129, BRL K534/03, ISO 3459, VP609
