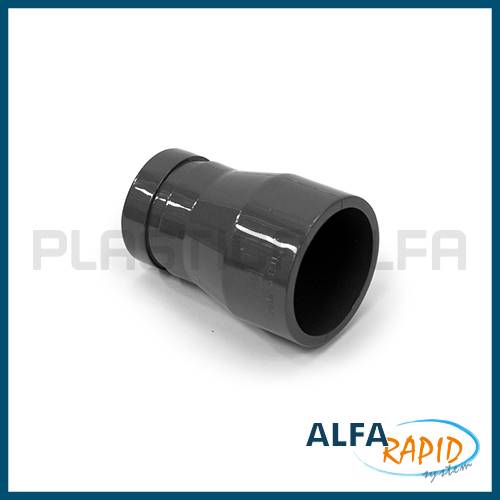

L’Adattatore per PVC Alfarapid è ideale per connettere un tubo scanalato (di tipo Victaulic) ad un sistema in PVC, e trova applicazione nel settore trattamento acque, ultrafiltrazione, irrigazione, idraulica e termoidraulica. Si distingue per facilità e velocità di montaggio, permettendo di risparmiare tempo e denaro durante le operazioni di installazione e manutenzione, infatti non sono richiesti: saldatura, flangiatura, filettatura e incollaggio.
L’adattatore, realizzato in PVC, è caratterizzato da elevata qualità e durata nel tempo, resistenza alla pressione e alle sollecitazioni meccaniche ed è, come tutto il sistema Alfarapid, una valida alternativa ai sistemi metallici.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
Variant
Size
Material
SDR
BOX
AR413-7-G
50 x 2"
PVC
11
150
AR413-8-G
63 X 2"
PVC
11
80
DN (inches)
DN (mm)
A
B
C
D
L
H
h
T
1"½
48.3
15.9 (±0.76)
7.14 (±0.76)
45.1 (+0, -0.38)
48.3 (±0.48)
120
39.7
16
M10x50
2"
60.3
15.9 (±0.76)
7.9 (±0.76)
57.1 (+0, -0.38)
60.3 (±0.61)
133
46
16
M10x50
2"½
76.1
15.9 (±0.76)
8.7 (±0.76)
72.3 (+0, -0.46)
76.1 (±0.74)
152
56
20
M10x50
3"
88.9
15.9 (±0.76)
8.7 (±0.76)
84.9 (+0, -0.46)
88.9 (+0.89, -0.79)
174.5
62
25
M12x70
4"
114.3
15.9 (±0.76)
9.5 (±0.76)
110.1 (+0, -0.51)
114.3 (+1.14, -0.79)
199.5
78
25
M12x70
6"
168.3
15.9 (±0.76)
9.5 (±0.76)
163.9 (+0, -0.56)
168.3 (+1.60, -0.79)
281
106
28
M12x70
TEMPERATURE OPERATIVE:
MIN= -10°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and UBA (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).
NORME DI RIFERIMENTO:
- Tubi scanalati Victaulic [Victaulic grooved pipes]: ANSI/AWWA C606-87
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Prove [Tests]: ISO 17885, DIN 8076-3, AS/NZS 4129, BRL K534/03, ISO 3459, VP609
