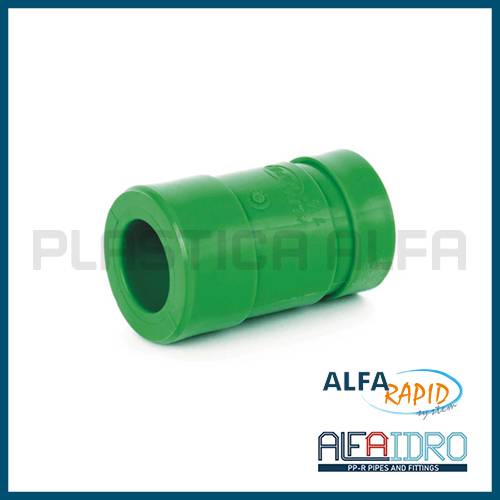

Adattatore per polifusione maschio Alfaidro Plastica Alfa

Adattatore PPR per polifusione – maschio

COD: AR213 Categorie: , , , ,

L’Adattatore per polifusione maschio Alfarapid è un raccordo in PPR che agevola la transizione tra il sistema scanalato di tipo Victaulic e quello in polipropilene Alfaidro per saldatura di tasca. ll Sistema Alfarapid Plastica Alfa si compone di raccordi a compressione e valvole con sfera metallica. La gamma è dotata anche di ogni tipo di adattatore per il passaggio tra i vari sistemi: in PPR a saldare, filettato e flangiato.

L’adattatore per polifusione maschio è ideale per impianti termoidraulici, di irrigazione, filtrazione e di distribuzione nel campo dell’acquedottistica. Si integra perfettamente con tutti i sistemi flangiati in commercio.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANTSIZEBOXSDR
AR213-B-F-71"½ x 5014011
AR213-B-G-72” x 508611
AR213-B-G-82” x 638611
AR213-B-G-92” x 758011
AR213-B-H-82"½ x 635711
AR213-B-H-92"½ x 755711
AR213-B-L-93" x 753611
AR213-B-L-103" x 903611
AR213-B-L-113" x 1103211
AR213-B-M-104" x 901811
AR213-B-M-114" x 1101811

COLORI DISPONIBILI:
 BLU   –   VERDE

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar

SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar

SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14

CERTIFICATI LINEA ALFAIDRO:

  • KIWA UNI : Netherlands, Italy
  • RINA : Italy
  • AENOR : Spain
  • L.P.E.E. : Maroc
  • GOST : Russia
  • CSTBat : France
  • ACS : France
  • CTPC : Romania
