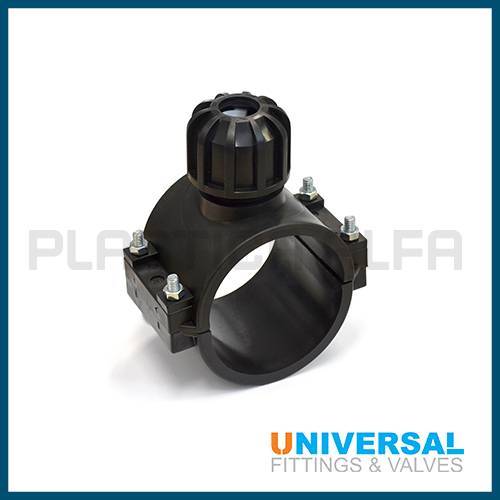

Presa a staffa Universal Plastica Alfa
Home / Idraulica / Prese a staffa

Presa a staffa con raccordo Universal

COD: U17910 Categorie: Idraulica, Universal, Irrigazione, Universal, Prese a staffa
Plastica Alfa Catalog
  • Termoidraulica
  • Idraulica
    • Blu line plus
    • Sistema flangiato
    • Black line
    • Universal
    • Prese a staffa
    • Raccordi filettati
    • Sistema Alfarapid
    • Valvevolution
    • Rubinetti
    • Attrezzature e accessori
  • Irrigazione
  • Antincendio
  • Descrizione

La Presa a staffa con raccordo Universal è ideale per l’accoppiamento ibrido e una veloce ed affidabile derivazione d’utenza da tubi in Polietilene (PEBD, PEMD e PEAD) a  tubi metallici, tubi di ogni tipo di materiale come PVC, PE, PP, piombo, ferro zincato, acciaio, rame, sia di tipo metrico che imperiale, in applicazioni idrauliche legate alla distribuzione di fluidi in pressione.

La presa a staffa con raccordo Universal è realizzata in PP nero ad alto impatto stabilizzato UV ed è disponibile per tubi dal diametro 50 fino al 125: è dotata di un raccordo UNIVERSAL per attacchi su derivazioni per il range 15-21, 21-27 e 27-35 e il raccordo non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16. E’ corredata di guarnizione in gomma nitrilica e di bulloni in acciaio galvanizzato o in Inox A/304 (su richiesta).

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANTSIZEBAGNOX
U17910-7-152150 x 15-21ndnd
U17910-8-152163 x 15-21ndnd
U17910-9-152175 x 15-21ndnd
U17910-9-212775 x 21-27ndnd
U17910-10-152190 x 15-21ndnd
U17910-10-212790 x 21-27ndnd
U17910-11-1521110 x 15-21ndnd
U17910-11-2127110 x 21-27ndnd
U17910-11-2735110 x 27-35ndnd
U17910-12-2127125 x 21-27ndnd
U17910-12-2735125 x 27-35ndnd

  • Temperatura e pressione d'esercizio
  • pressione d'esercizio ammissibile PFA (PN)

20°C – 18 bar

45°C – 10.8 bar

70°C – 3.4 bar

16 bar

  • PRESSIONE D'esercizio massima ammissibile pma
  • pressione di prova ammissibile sito (PEA)

20 bar

24 bar

TEMPERATURE OPERATIVE:

MIN= -10°C  MAX= +80°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi metrici [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162, ISO 4422, EN 1452, ISO 15876, ISO 15875.
  • Tubi imperiali IPS [Imperial IPS pipes]: ASTM D3035, BS 1972, BS 3505, ASTM D2737.
  • Altri tubi [Other pipes]: AS 2698, AS 4130-Series 3, IS 132, BS 2871, EN 1057, NZS 3501, AS 1432, AS 1477, ASTM A 106, BS/EN 10255, BS 7291-2-table 1, BS 7291-3-table 1.

CERTIFICATI LINEA BLULINE PLUS:

  • KIWA UNI: Netherlands, Italy
  • GOST: Russia
  • WRAS: United Kingdom
  • CTPC: Romania
  • BULGARKONTROLA: Bulgaria
