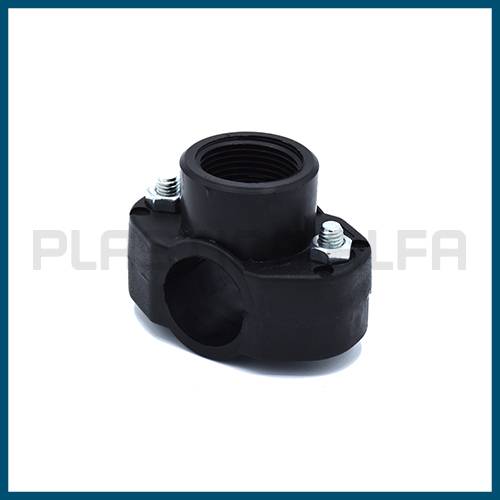

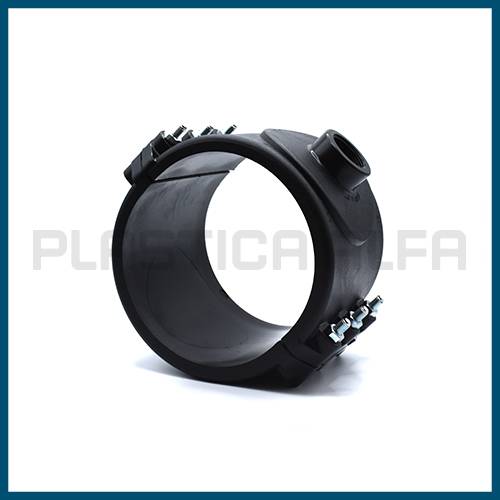

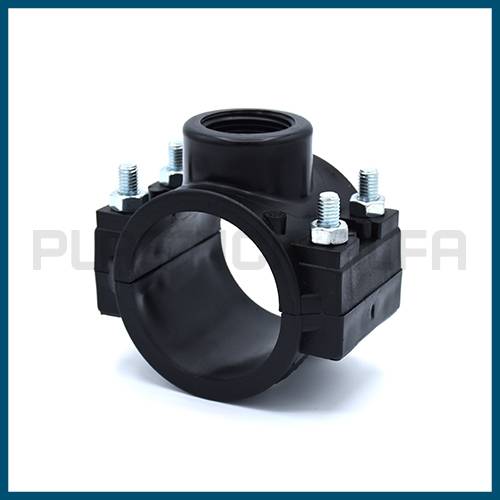

Presa a staffa semplice

La Presa a staffa semplice è progettata per la realizzazione di una veloce ed affidabile derivazione d’utenza per tubi in PP o in PE, in applicazioni idrauliche legate alla distribuzione di fluidi in pressione. La presa a staffa semplice è realizzata in PP nero ad alto impatto stabilizzato UV ed è disponibile dal diametro 25 fino al 315: è dotata di una filettatura femmina BSP (GAS) dal ½” a 4” (dal 1” al 4” è disponibile su richiesta in versione filettata NPT). E’ corredata di guarnizione in gomma nitrilica e di bulloni in acciaio galvanizzato o in Inox A/304 (su richiesta).

In particolare è usata negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti geotermici, per il convogliamento di acque reflue ed industriali.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANT	SIZE	BOLTS	BAG	BOX
17010-03-B	25 x ½”	2	1	180
17010-03-C	25 x ¾”	2	1	180
17010-04-B	32 x ½”	2	1	180
17010-04-C	32 x ¾”	2	1	180
17010-04-D	32 x 1”	2	1	180
17010-06-B	40 x ½”	2	1	150
17010-06-C	40 x ¾”	2	1	150
17010-06-D	40 x 1”	2	1	150
17010-07-B	50 x ½”	2	1	100
17010-07-C	50 x ¾”	2	1	100
17010-07-D	50 x 1”	2	1	100
17010-07-E	50 x 1”¼	2	1	100
17010-08-B	63 x ½”	4	1	100
17010-08-C	63 x ¾”	4	1	100
17010-08-D	63 x 1”	4	1	100
17010-08-E	63 x 1”¼	4	1	100
17010-08-F	63 x 1”½	4	1	100
17010-09-B	75 x ½”	4	1	80
17010-09-C	75 x ¾”	4	1	80
17010-09-D	75 x 1”	4	1	80
17010-09-E	75 x 1”¼	4	1	80
17010-09-F	75 x 1”½	4	1	70
17010-09-G	75 x 2”	4	1	70
17010-10-B	90 x ½”	4	1	60
17010-10-C	90 x ¾”	4	1	60
17010-10-D	90 x 1”	4	1	60
17010-10-E	90 x 1”¼	4	1	60
17010-10-F	90 x 1”½	4	1	60
17010-10-G	90 x 2”	4	1	55
17010-11-B	110 x ½”	4	1	40
17010-11-C	110 x ¾”	4	1	40
17010-11-D	110 x 1”	4	1	40
17010-11-E	110 x 1”¼	4	1	40
17010-11-F	110 x 1”½	4	1	40
17010-11-G	110 x 2”	4	1	40
17010-11-H	110 x 2”½	6	1	35
17010-11-L	110 x 3”	6	1	25
17010-12-B	125 x ½”	4	1	35
17010-12-C	125 x ¾”	4	1	35
17010-12-D	125 x 1”	4	1	35
17010-12-E	125 x 1”¼	4	1	35
17010-12-F	125 x 1”½	4	1	35
17010-12-G	125 x 2”	4	1	35
17010-12-H	125 x 2”½	4	1	35
17010-13-B	140 x ½”	6		20
17010-13-C	140 x ¾”	6		20
17010-13-D	140 x 1”	6		20
17010-13-E	140 x 1”¼	6		20
17010-13-F	140 x 1”½	6		20
17010-13-G	140 x 2”	6		20
17010-13-L	140 x 3”	6		20
17010-14-B	160 x ½”	6		18
17010-14-C	160 x ¾”	6		18
17010-14-D	160 x 1”	6		18
17010-14-E	160 x 1”¼	6		18
17010-14-F	160 x 1”½	6		18
17010-14-G	160 x 2”	6		18
17010-14-L	160 x 3”	6		18
17010-14-M	160 x 4”	6		18
17010-16-B	200 x ½”	6		8
17010-16-C	200 x ¾”	6		8
17010-16-D	200 x 1”	6		8
17010-16-E	200 x 1”¼	6		8
17010-16-F	200 x 1”½	6		8
17010-16-G	200 x 2”	6		8
17010-16-L	200 x 3”	6		8
17010-16-M	200 x 4”	6		8
17010-17-B	225 x ½”	6		6
17010-17-C	225 x ¾”	6		6
17010-17-D	225 x 1”	6		6
17010-17-E	225 x 1”¼	6		6
17010-17-F	225 x 1”½	6		6
17010-17-G	225 x 2”	6		6
17010-17-L	225 x 3”	6		6
17010-17-M	225 x 4”	6		6
17010-18-B	250 x ½”	6		4
17010-18-C	250 x ¾”	6		4
17010-18-D	250 x 1”	6		4
17010-18-E	250 x 1”¼	6		4
17010-18-F	250 x 1”½	6		4
17010-18-G	250 x 2”	6		4
17010-18-L	250 x 3”	6		4
17010-18-M	250 x 4”	6		4
17010-20-D	315 x 1”	6		3
17010-20-E	315 x 1”¼	6		3
17010-20-F	315 x 1”½	6		3
17010-20-G	315 x 2”	6		3
17010-20-L	315 x 3”	6		3
17010-20-M	315 x 4”	6		3

TEMPERATURE OPERATIVE:

MIN= -10°C MAX= +80°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

Tubi serie metrica [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS6730, ISO 4427, UNI 7990, ISO 12162
Tubi serie IPS [IPS pipes]: ASTM D 3035, F714, AWWA C-901/906
Filetti BSP [BSP threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
Filetti NPT [NPT threads]: ANSI-ASME B1.20.1
Prove [Tests]: ISO 13460, ISO 17885 (ex ISO 14236)

VERSIONI PER TUBI SERIE METRICA:

PE (PEBD, PEMD, PEAD)
PPR
PVC

17010
17020

Diametri
ø 20 ÷ ø 315

Filettature
ø ½” ÷ ø 4″
senza anello di rinforzo

ø 20 ÷ ø 63 – PN 12.5
ø 75 ÷ ø 315 – PN 10
ø 140 ÷ ø 160 – PN 12.5
ø 3″ ÷ ø 4″ – PN 6

17011
17021

Diametri
ø 20 ÷ ø 315

Filettature
ø ½” ÷ ø 4″
con anello di rinforzo

ø 20 ÷ ø 63 – PN 16
ø 75 ÷ ø 315 – PN 12.5
ø 140 ÷ ø 160 – PN 16
ø 3″ ÷ ø 4″ – PN 10

17050

Diametri
ø 32

Portagomma
ø 16

PN 4

17005

Diametri
ø 20 ÷ ø 40

Filettature
ø 16

PN 6

17910

Diametri
ø 25 ÷ ø 125

Raccordi a compressione
ø 20 ÷ ø 40

PN 16

37010

Diametri
ø 32 ÷ ø 110

Filettature
ø 16

PN 6

VERSIONI PER TUBI ZINCATI:

17030
17040

Diametri
ø 60 ÷ ø 120

Filettature
ø ½” ÷ ø 1″¼

PN 10

VERSIONI PER TUBI IPS (NPS)

27010
27011

Diametri
ø 1″½ ÷ ø 6″

Filettature
ø ½” ÷ ø 2″

PN 16
