Presa a staffa doppia

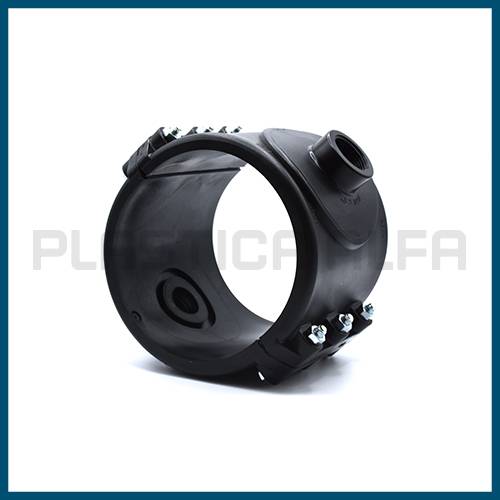

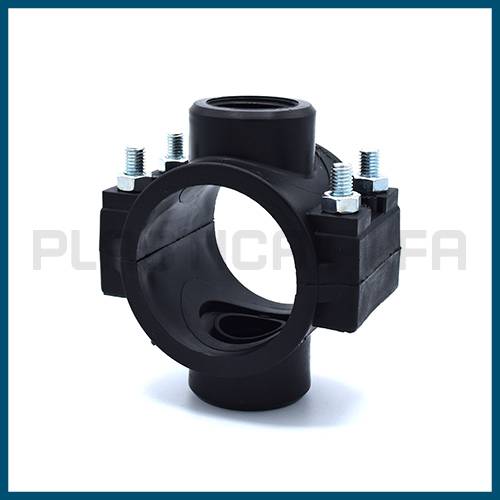

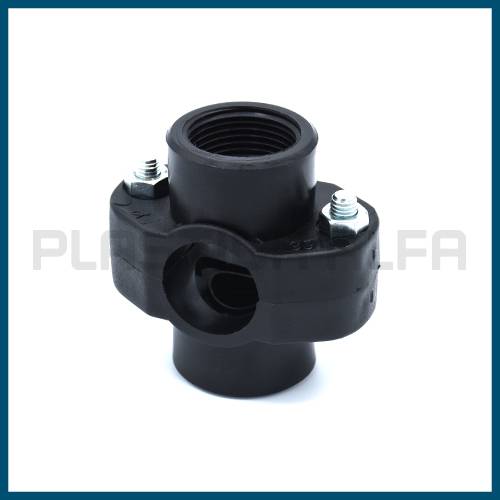

La Presa a staffa doppia è progettata per la realizzazione di due veloci ed affidabili derivazioni d’utenza per tubi in PP o in PE, in applicazioni idrauliche legate alla distribuzione di fluidi in pressione. La presa a staffa doppia è realizzata in PP nero ad alto impatto stabilizzato UV ed è disponibile dal diametro 25 fino al 315: è dotata di due filettature femmina BSP (GAS) dal ½” a 4” (dal 1” al 4” è disponibile su richiesta in versione filettata NPT). E’ corredata di guarnizione in gomma nitrilica e di bulloni in acciaio galvanizzato o in Inox A/304 (su richiesta).

In particolare è usata negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti geotermici, per il convogliamento di acque reflue ed industriali.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VARIANT	size	bolt	bag	box
17020-03-B	25 x ½”	2	1	170
17020-03-C	25 x ¾”	2	1	170
17020-04-B	32 x ½”	2	1	150
17020-04-C	32 x ¾”	2	1	150
17020-04-D	32 x 1”	2	1	150
17020-06-B	40 x ½”	2	1	130
17020-06-C	40 x ¾”	2	1	130
17020-06-D	40 x 1”	2	1	130
17020-07-B	50 x ½”	2	1	100
17020-07-C	50 x ¾”	2	1	100
17020-07-D	50 x 1”	2	1	100
17020-07-E	50 x 1”¼	2	1	100
17020-08-B	63 x ½”	4	1	100
17020-08-C	63 x ¾”	4	1	100
17020-08-D	63 x 1”	4	1	100
17020-08-E	63 x 1”¼	4	1	100
17020-08-F	63 x 1”½	4	1	80
17020-09-B	75 x ½”	4	1	70
17020-09-C	75 x ¾”	4	1	70
17020-09-D	75 x 1”	4	1	70
17020-09-E	75 x 1”¼	4	1	70
17020-09-F	75 x 1”½	4	1	70
17020-09-G	75 x 2”	4	1	60
17020-10-B	90 x ½”	4	1	55
17020-10-C	90 x ¾”	4	1	55
17020-10-D	90 x 1”	4	1	55
17020-10-E	90 x 1”¼	4	1	55
17020-10-F	90 x 1”½	4	1	55
17020-10-G	90 x 2”	4	1	50
17020-11-B	110 x ½”	4	1	40
17020-11-C	110 x ¾”	4	1	40
17020-11-D	110 x 1”	4	1	40
17020-11-E	110 x 1”¼	4	1	40
17020-11-F	110 x 1”½	4	1	40
17020-11-G	110 x 2”	4	1	35
17020-11-H	110 x 2”½	4	1	35
17020-11-H	110 x 2”½*	6	1	35
17020-11-L	110 x 3”*	6	1	25
17020-12-B	125 x ½”	4	1	35
17020-12-C	125 x ¾”	4	1	35
17020-12-D	125 x 1”	4	1	35
17020-12-E	125 x 1”¼	4	1	35
17020-12-F	125 x 1”½	4	1	35
17020-12-G	125 x 2”	4	1	35
17020-12-H	125 x 2”½	4	1	35
17020-13-B	140 x ½”	6		20
17020-13-C	140 x ¾”	6		20
17020-13-D	140 x 1”	6		20
17020-13-E	140 x 1”¼	6		20
17020-13-F	140 x 1”½	6		20
17020-13-G	140 x 2”	6		20
17020-13-L	140 x 3”	6		20
17020-14-B	160 x ½”	6		15
17020-14-C	160 x ¾”	6		15
17020-14-D	160 x 1”	6		15
17020-14-E	160 x 1”¼	6		15
17020-14-F	160 x 1”½	6		15
17020-14-G	160 x 2”	6		15
17020-14-L	160 x 3”	6		15
17020-14-M	160 x 4”	6		15
17020-16-B	200 x ½”	6		8
17020-16-C	200 x ¾”	6		8
17020-16-D	200 x 1”	6		8
17020-16-E	200 x 1”¼	6		8
17020-16-F	200 x 1”½	6		8
17020-16-G	200 x 2”	6		8
17020-16-L	200 x 3”	6		6
17020-16-M	200 x 4”	6		6
17020-17-B	225 x ½”	6		5
17020-17-C	225 x ¾”	6		6
17020-17-D	225 x 1”	6		6
17020-17-E	225 x 1”¼	6		6
17020-17-F	225 x 1”½	6		6
17020-17-G	225 x 2”	6		6
17020-17-L	225 x 3”	6		4
17020-17-M	225 x 4”	6		4
17020-18-D	250 x 1”	6		4
17020-18-E	250 x 1”¼	6		4
17020-18-F	250 x 1”½	6		4
17020-18-G	250 x 2”	6		4
17020-18-L	250 x 3”	6		4
17020-18-M	250 x 4”	6		4
17020-20-D	315 x 1”	6		3
17020-20-E	315 x 1”¼	6		3
17020-20-F	315 x 1”½	6		3
17020-20-G	315 x 2”	6		3
17020-20-L	315 x 3”	6		3
17020-20-M	315 x 4”	6		3

TEMPERATURE OPERATIVE:

MIN= -10°C MAX= +80°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

Tubi serie metrica [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS6730, ISO 4427, UNI 7990, ISO 12162
Tubi serie IPS [IPS pipes]: ASTM D 3035, F714, AWWA C-901/906
Filetti BSP [BSP threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
Filetti NPT [NPT threads]: ANSI-ASME B1.20.1
Prove [Tests]: ISO 13460, ISO 17885 (ex ISO 14236)

VERSIONI PER TUBI SERIE METRICA:

PE (PEBD, PEMD, PEAD)
PPR
PVC

17010
17020

Diametri
ø 20 ÷ ø 315

Filettature
ø ½” ÷ ø 4″
senza anello di rinforzo

ø 20 ÷ ø 63 – PN 12.5
ø 75 ÷ ø 315 – PN 10
ø 140 ÷ ø 160 – PN 12.5
ø 3″ ÷ ø 4″ – PN 6

17011
17021

Diametri
ø 20 ÷ ø 315

Filettature
ø ½” ÷ ø 4″
con anello di rinforzo

ø 20 ÷ ø 63 – PN 16
ø 75 ÷ ø 315 – PN 12.5
ø 140 ÷ ø 160 – PN 16
ø 3″ ÷ ø 4″ – PN 10

17050

Diametri
ø 32

Portagomma
ø 16

PN 4

17005

Diametri
ø 20 ÷ ø 40

Filettature
ø 16

PN 6

17910

Diametri
ø 25 ÷ ø 125

Raccordi a compressione
ø 20 ÷ ø 40

PN 16

37010

Diametri
ø 32 ÷ ø 110

Filettature
ø 16

PN 6

VERSIONI PER TUBI ZINCATI:

17030
17040

Diametri
ø 60 ÷ ø 120

Filettature
ø ½” ÷ ø 1″¼

PN 10

VERSIONI PER TUBI IPS (NPS)

27010
27011

Diametri
ø 1″½ ÷ ø 6″

Filettature
ø ½” ÷ ø 2″

PN 16
