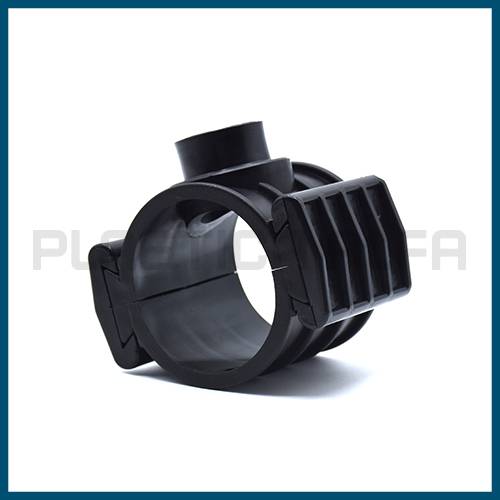

La Presa a staffa con cuneo è progettata per la realizzazione di una veloce ed affidabile derivazione d’utenza per tubi in PP o in PE in applicazioni idrauliche legate alla distribuzione di fluidi in pressione. La presa a staffa con cuneo è realizzata senza bulloni in PP nero ad alto impatto stabilizzato UV ed è disponibile dal diametro 32 fino al 110: è dotata di una filettatura femmina BSP (GAS) dal ½” a 4”. E’ corredata di guarnizione in gomma nitrilica e di due slitte in PP che ne semplificano il lavoro di montaggio non essendo necessario l’utilizzo di chiavi e bulloni: il montaggio avviene a mano e tramite un martellino in gomma che ne determina la tenuta.
Resiste alla pressione di esercizio PN6 ed in particolare è usata negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti geotermici, per il convogliamento di acque reflue ed industriali.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
Variant Size Bag Box
37010-04-B 32 x ½” 1 250
37010-04-C 32 x ¾” 1 250
37010-06-B 40 x ½” 1 120
37010-06-C 40 x ¾” 1 120
37010-06-D 40 x 1” 1 120
37010-07-B 50 x ½” 1 100
37010-07-C 50 x ¾” 1 100
37010-07-D 50 x 1” 1 100
37010-08-B 63 x ½” 1 100
37010-08-C 63 x ¾” 1 100
37010-08-D 63 x 1” 1 100
37010-09-B 75 x ½” 1 80
37010-09-C 75 x ¾” 1 80
37010-09-D 75 x 1” 1 80
37010-10-B 90 x ½” 1 60
37010-10-C 90 x ¾” 1 60
37010-10-D 90 x 1” 1 60
37010-11-B 110 x ½” 1 40
37010-11-C 110 x ¾” 1 40
37010-11-D 110 x 1” 1 40
TEMPERATURE OPERATIVE:
MIN= -10°C MAX= +80°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi serie metrica [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS6730, ISO 4427, UNI 7990, ISO 12162
- Tubi serie IPS [IPS pipes]: ASTM D 3035, F714, AWWA C-901/906
- Filetti BSP [BSP threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT threads]: ANSI-ASME B1.20.1
- Prove [Tests]: ISO 13460, ISO 17885 (ex ISO 14236)
VERSIONI PER TUBI SERIE METRICA:
- PE (PEBD, PEMD, PEAD)
- PPR
- PVC
17010
17020
Diametri
ø 20 ÷ ø 315
Filettature
ø ½” ÷ ø 4″
senza anello di rinforzo
ø 20 ÷ ø 63 – PN 12.5
ø 75 ÷ ø 315 – PN 10
ø 140 ÷ ø 160 – PN 12.5
ø 3″ ÷ ø 4″ – PN 6
17011
17021
Diametri
ø 20 ÷ ø 315
Filettature
ø ½” ÷ ø 4″
con anello di rinforzo
ø 20 ÷ ø 63 – PN 16
ø 75 ÷ ø 315 – PN 12.5
ø 140 ÷ ø 160 – PN 16
ø 3″ ÷ ø 4″ – PN 10
17050
Diametri
ø 32
Portagomma
ø 16
PN 4
17005
Diametri
ø 20 ÷ ø 40
Filettature
ø 16
PN 6
17910
Diametri
ø 25 ÷ ø 125
Raccordi a compressione
ø 20 ÷ ø 40
PN 16
37010
Diametri
ø 32 ÷ ø 110
Filettature
ø 16
PN 6
VERSIONI PER TUBI ZINCATI:
17030
17040
Diametri
ø 60 ÷ ø 120
Filettature
ø ½” ÷ ø 1″¼
PN 10
VERSIONI PER TUBI IPS (NPS)
27010
27011
Diametri
ø 1″½ ÷ ø 6″
Filettature
ø ½” ÷ ø 2″
PN 16
