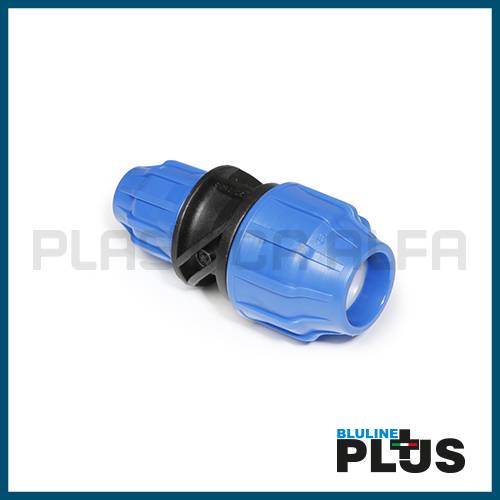

Manicotto ridotto bluline plus Plastica Alfa
Home / Irrigazione

Manicotto ridotto

COD: 53920 Categorie: Blu line plus, Blu line plus, Idraulica, Irrigazione
Plastica Alfa Catalog
  • Termoidraulica
  • Idraulica
  • Irrigazione
    • Blu line plus
    • Black line
    • Universal
    • Prese a staffa
    • Valvole PN6
    • Valvoline serie USA
    • Valvoline serie FIRENZE
    • Raccordi per manichetta
    • Raccordi per ala gocciolante
    • Raccordi portagomma
    • Raccordi per layflat
    • Raccordi PN4
    • Microraccorderia
    • Gocciolatoi e spruzzatori
    • Pozzetti
    • Filtrazione
    • Fertirrigazione
    • Giardinaggio
  • Antincendio
  • Descrizione

Il Manicotto ridotto a compressione della serie Blu line Plus è ideale per connettere due tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR di differente diametro nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il manicotto non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16.

Il Manicotto ridotto viene impiegato negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Download area

VariantSizeBagBox
53920-2-120 - 1620240
53920-3-225 - 2020180
53920-4-232 - 2010120
53920-4-332 - 2510110
53920-6-440 - 321070
53920-7-450 - 32545
53920-7-650 - 40540
53920-8-463 - 32-30
53920-8-663 - 40-30
53920-8-763 - 50-25
53920-9-775 - 50-16
53920-9-875 - 63-15
53920-10-890 - 63-10
53920-10-990 - 75-10
53920-11-8110 - 63-5
53920-11-9110 - 75-5
53920-11-10110 - 90-5

ANELLO DI RINFORZO:

*Anello di rinforzo opzionale*

La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.

  • Temperatura e pressione d'esercizio
  • pressione d'esercizio ammissibile PFA (PN)

Ø 20 ÷ 125
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar

Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar

Ø 20 ÷ 125
16 bar

Ø 3”- 4” Filettato femmina
10 bar

  • PRESSIONE D'esercizio massima ammissibile pma
  • pressione di prova ammissibile sito (PEA)

Ø 20 ÷ 125
20 bar

Ø 3”- 4” Filettato femmina
12.5 bar

Ø 20 ÷ 125
24 bar

Ø 3”- 4” Filettato femmina
15 bar

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609

CERTIFICATI LINEA BLULINE PLUS:

  • KIWA UNI: Netherlands, Italy
  • GOST: Russia
  • WRAS: United Kingdom
  • CTPC: Romania
  • BULGARKONTROLA: Bulgaria
