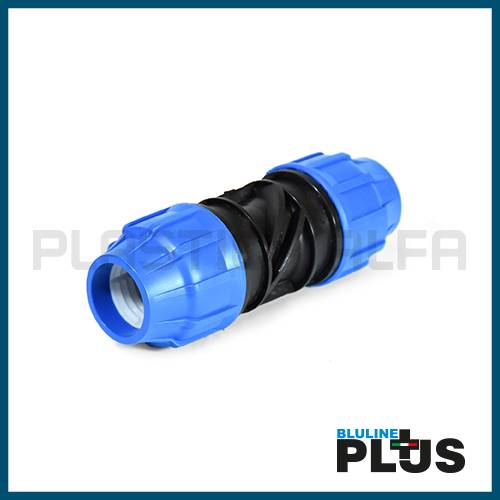

Il Manicotto di riparazione a compressione della serie Blu line Plus è ideale per connettere e riparare tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il manicotto non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16.
È simile ad un manicotto ma, a differenza di questo, non presenta al suo interno il battente; questo consente al manicotto passante lo scorrimento del tubo e quindi una rapida riparazione delle tubazioni in polietilene. Sono utilizzabili laddove le condizioni di lavoro siano complesse sia negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.
CATALOGHI GENERALI E SCHEDE TECNICHE IN

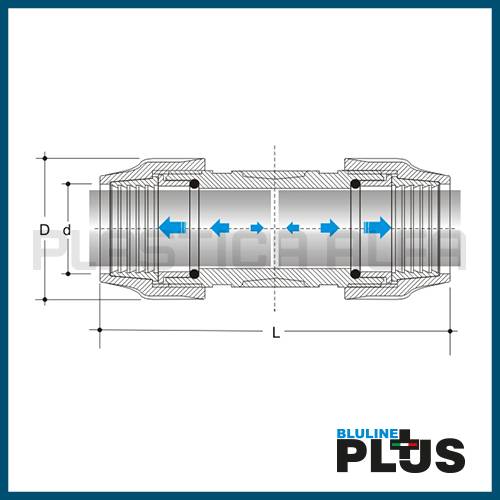

VARIANT
d
D
L
WEIGHT (gr)
BAG
BOX
53915-2
20
47
125
95
20
220
53915-3
25
54
137
135
10
150
53915-4
32
65
175.5
244
10
80
53915-6
40
76
216.5
400
5
50
53915-7
50
91.5
244
580
-
30
53915-8
63
110.5
255
850
-
20
53915-9
75
127.5
284
1270
-
14
53915-10
90
150
344
1895
-
8
53915-11
110
176.5
410.5
3150
-
5
ANELLO DI RINFORZO:
*Anello di rinforzo opzionale*
La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.
Ø 20 ÷ 125
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar
Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar
Ø 20 ÷ 125
16 bar
Ø 3”- 4” Filettato femmina
10 bar
Ø 20 ÷ 125
20 bar
Ø 3”- 4” Filettato femmina
12.5 bar
Ø 20 ÷ 125
24 bar
Ø 3”- 4” Filettato femmina
15 bar
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609
CERTIFICATI LINEA BLULINE PLUS:
- KIWA UNI: Netherlands, Italy
- GOST: Russia
- WRAS: United Kingdom
- CTPC: Romania
- BULGARKONTROLA: Bulgaria
