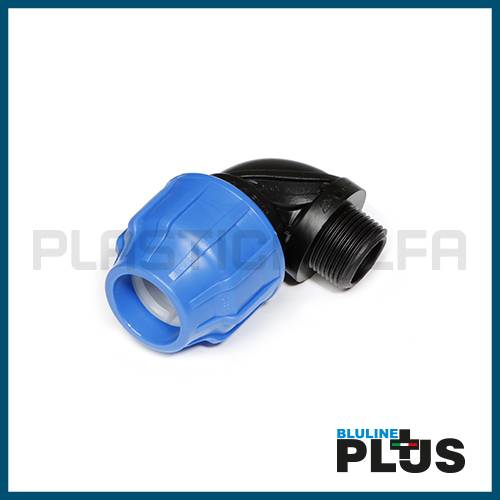

Gomito a 90° filettato maschio bluline plus Plastica Alfa

Gomito a 90° – filettato maschio

COD: 56925 Categorie: , , ,

Il Gomito 90° filettato maschio a compressione della serie Blu line Plus è ideale per connettere tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il gomito, dotato di filettatura maschio BSP (GAS) non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16.

Il Gomito a 90° filettato maschio viene impiegato negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

Variant Size Bag Box
56925-1-B 16 x ½” 20 460
56925-1-C 16 x ¾” 20 420
56925-2-B 20 x ½” 20 340
56925-2-C 20 x ¾” 20 340
56925-3-B 25 x ½” 20 240
56925-3-C 25 x ¾” 20 240
56925-3-D 25 x 1” 20 240
56925-4-C 32 x ¾” 10 140
56925-4-D 32 x 1” 10 120
56925-4-E 32 x 1” ¼ 10 120
56925-6-D 40 x 1” 10 80
56925-6-E 40 x 1” ¼ 5 70
56925-6-F 40 x 1” ½ 5 70
56925-6-G 40 x 2” 5 70
56925-7-E 50 x 1” ¼ 5 50
56925-7-F 50 x 1” ½ 5 50
56925-7-G 50 x 2” 5 50
56925-8-F 63 x 1” ½ - 30
56925-8-G 63 x 2” - 30
56925-8-H 63 x 2” ½ - 28
56925-9-G 75 x 2” - 20
56925-9-H 75 x 2” ½ - 18
56925-9-L 75 x 3” - 18
56925-10-L 90 x 3” - 10
56925-10-M 90 x 4” - 8
56925-11-M 110 x 4” - 6

ANELLO DI RINFORZO:

*Anello di rinforzo opzionale*

La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.

Ø 20 ÷ 125
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar

Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar

Ø 20 ÷ 125
16 bar

Ø 3”- 4” Filettato femmina
10 bar

Ø 20 ÷ 125
20 bar

Ø 3”- 4” Filettato femmina
12.5 bar

Ø 20 ÷ 125
24 bar

Ø 3”- 4” Filettato femmina
15 bar

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609

CERTIFICATI LINEA BLULINE PLUS:

  • KIWA UNI: Netherlands, Italy
  • GOST: Russia
  • WRAS: United Kingdom
  • CTPC: Romania
  • BULGARKONTROLA: Bulgaria
