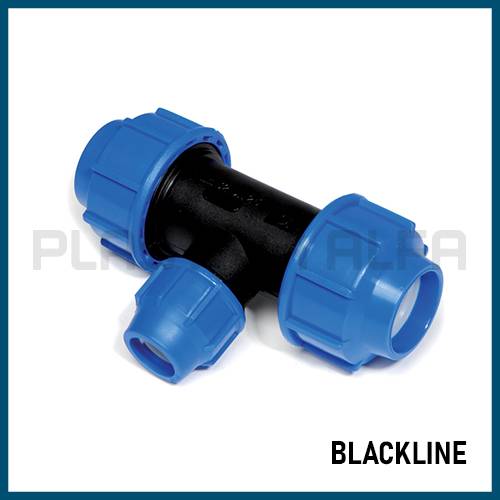

La Tee 90° ridotta a compressione della serie Black line è ideale per connettere tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR di differente diametro nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il raccordo a T è progettato e testato per garantire una pressione di esercizio PN16.
La Tee a 90° ridotta viene impiegata negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
Variant Size Bag Box
14820-2-3 20 - 25 - 20 10 180
14820-3-1 25 - 16 - 25 10 120
14820-3-2 25 - 20 - 25 10 120
14820-3-4 25 - 32 - 25 10 100
14820-4-2 32 - 20 - 32 5 80
14820-4-3 32 - 25 - 32 5 70
14820-6-3 40 - 25 - 40 - 45
14820-6-4 40 - 32 - 40 - 45
14820-7-2 50 - 20 - 50 - 30
14820-7-3 50 - 25 - 50 - 30
14820-7-4 50 - 32 - 50 - 27
14820-7-6 50 - 40 - 50 - 25
14820-8-2 63 - 20 - 63 - 20
14820-8-3 63 - 25 - 63 - 20
14820-8-4 63 - 32 - 63 - 20
14820-8-6 63 - 40 - 63 - 18
14820-8-7 63 - 50 - 63 - 17
14820-9-8 75 - 63 - 75 - 9
14820-10-9 90 - 75 - 90 - 6
14820-11-8 110 - 63 - 110 - 9
14820-11-10 110 - 90 -110 - 9
ANELLO DI RINFORZO:
*Anello di rinforzo opzionale*
La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.
Ø 16 ÷ 110
20°C – 16 bar
45°C – 10 bar
70°C – 3 bar
Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar
Ø 16 ÷ 110
16 bar
Ø 3”- 4” Filettato femmina
10 bar
Ø 16 ÷ 110
20 bar
Ø 3”- 4” Filettato femmina
12.5 bar
Ø 16 ÷ 110
24 bar
Ø 3”- 4” Filettato femmina
15 bar
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609
CERTIFICATI LINEA BLULINE PLUS:
- KIWA UNI: Netherlands, Italy
- GOST: Russia
- SABS: South Africa
- CTPC: Romania
- BULGARKONTROLA: Bulgaria
