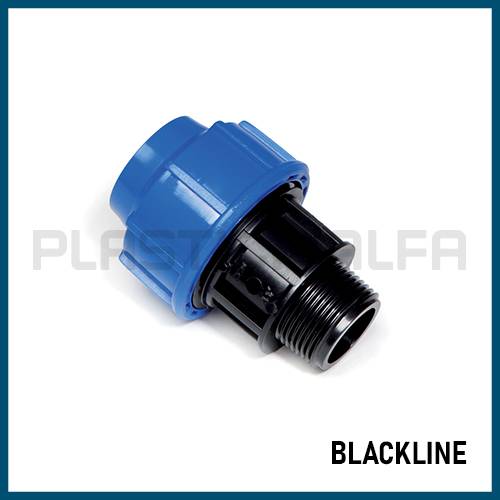

Il Raccordo maschio a compressione della serie Black line è ideale per connettere tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il raccordo, dotato di filettatura maschio BSP (GAS) è progettato e testato per garantire una pressione di esercizio PN16.
Il Raccordo maschio viene impiegato negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT SIZE BAG BOX
15810-1-B 16 x ½” 20 660
15810-1-C 16 x ¾” 20 600
15810-2-B 20 x ½” 20 460
15810-2-C 20 x ¾” 20 460
15810-3-B 25 x ½” 20 360
15810-3-C 25 x ¾” 20 340
15810-3-D 25 x 1” 20 300
15810-4-C 32 x ¾” 20 200
15810-4-D 32 x 1” 20 200
15810-4-E 32 x 1”¼ 20 200
15810-6-D 40 x 1” 10 120
15810-6-E 40 x 1”¼ 10 120
15810-6-F 40 x 1”½ 10 120
15810-7-E 50 x 1”¼ 5 70
15810-7-F 50 x 1”½ 5 70
15810-7-G 50 x 2” 5 60
15810-8-F 63 x 1”½ - 60
15810-8-G 63 x 2” - 60
15810-8-H 63 x 2”½ - 48
15810-9-G 75 x 2” - 30
15810-9-H 75 x 2”½ - 30
15810-9-L 75 x 3” - 28
15810-10-G 90 x 2” - 18
15810-10-H 90 x 2”½ - 18
15810-10-L 90 x 3” - 18
15810-10-M 90 x 4” - 13
15810-11-L 110 x 3” - 10
15810-11-M 110 x 4” - 8
ANELLO DI RINFORZO:
*Anello di rinforzo opzionale*
La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.
Ø 16 ÷ 110
20°C – 16 bar
45°C – 10 bar
70°C – 3 bar
Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar
Ø 16 ÷ 110
16 bar
Ø 3”- 4” Filettato femmina
10 bar
Ø 16 ÷ 110
20 bar
Ø 3”- 4” Filettato femmina
12.5 bar
Ø 16 ÷ 110
24 bar
Ø 3”- 4” Filettato femmina
15 bar
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609
CERTIFICATI LINEA BLULINE PLUS:
- KIWA UNI: Netherlands, Italy
- GOST: Russia
- SABS: South Africa
- CTPC: Romania
- BULGARKONTROLA: Bulgaria
