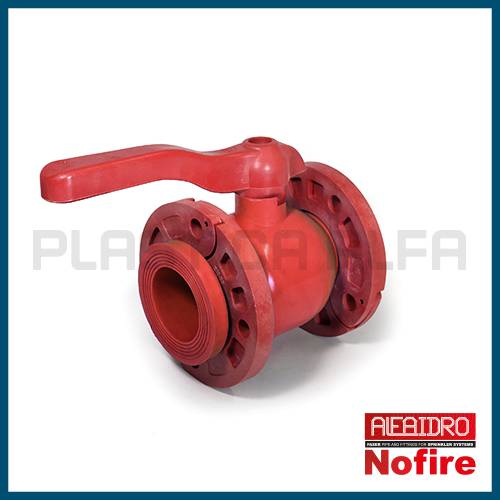

La Valvola flangiata appartenente al Sistema Nofire assicura elevati livelli di sicurezza e di resistenza alle temperature e pressioni di esercizio. La sfera e il perno in ottone sono completamente racchiuse nel loro involucro, ciò garantisce assenza di ristagni e incrostazioni. La valvola flangiata Nofire in materiale autoestinguente ed è perfetta per la realizzazione di nuovi o preesistenti impianti antincendio.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT
SIZE
DN FLANGE
BOX
sdr
18VCFL-F-40
1” ½
40
5
5
18VCFL-F-50
1” ½
50
3
5
18VCFL-G-50
2”
50
3
5
18VCFL-G-65
2”
65
3
5
18VCFL-H-65
2” ½
65
2
5
18VCFL-H-80
2” ½
80
2
5
18VCFL-L-80
3”
80
2
5
18VCFL-L-100
3”
100
2
5
18VCFL-M-100
4”
100
1
5
18VCFL-M-125
4”
125
1
5
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011
NORME DI RIFERIMENTO:
- Sistema antincendio [Firefighting system]: NFPA 13, 13R, 13B, FM 1635, UL 1821, UNI EN 12845, UNI EN 13501-1, UNI EN 671, DIN 4102-1
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, DIN 16962, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, UL 1821, FM 1635
CERTIFICATI LINEA NOFIRE:
- FM APPROVALS : USA
- WARRINGTONFIRE : AbP – Germany
- APCI : Cuba
