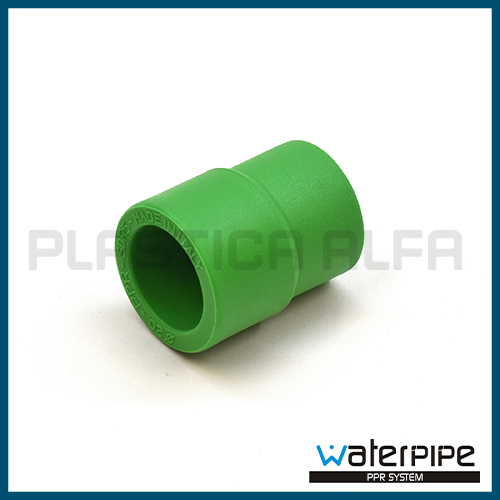

Riduzione M-F Waterpipe in PP-R certificato per il trasporto di acqua potabile. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.
Il PP-R vanta un’elevata resistenza termica ed un’ottima resistenza ai prodotti chimici. In aggiunta grazie alla sua bassa conducibilità termica è in grado di ridurre al minimo la condensa. Il raccordo non presenta filettatura e per essere collegato al circuito deve essere termosaldato. Grazie alla sua semplicità di montaggio la riduzione M-F Waterpipe è perfetta per la realizzazione di impianti di irrigazione, di condizionamento e di riscaldamento.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT SIZE BAG BOX SDR
13RM2520WP 25/20 20 900 6
13RM3220WP 32/20 20 700 6
13RM3225WP 32/25 20 560 6
13RM4020WP 40/20 nd nd 6
13RM4025WP 40/25 nd nd 6
13RM4032WP 40/32 10 300 6
13RM5032WP 50/32 nd nd 6
13RM5040WP 50/40 10 180 6
13RM6350WP 63/50 5 110 6
13RM7550WP 75/50 2 60 7,4
13RM7563WP 75/63 2 50 7,4
13RM9075WP 90/75 - 45 7,4
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14
