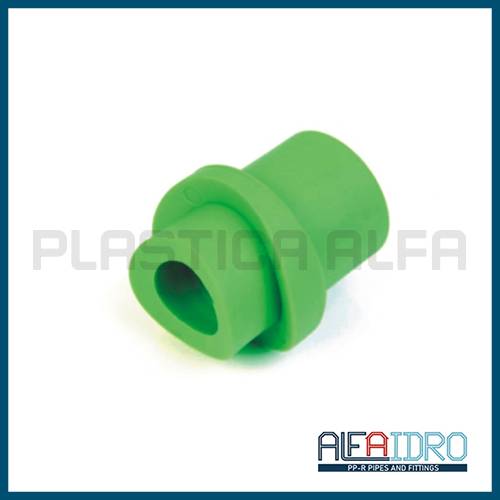

Raccordo a sella Alfaidro in PP-R certificato per il trasporto di acqua potabile, consente di ottenere in modo pratico e affidabile derivazioni su tratti di tubo precedentemente installato. Realizzato in polipropilene random di colore opaco che evita l’ingresso della luce e ostacola la crescita microbiologica nell’acqua trasportata.
Il PP-R vanta un’elevata resistenza termica ed un’ottima resistenza ai prodotti chimici. In aggiunta grazie alla sua bassa conducibilità termica è in grado di ridurre al minimo la condensa. Il raccordo non presenta filettatura e per essere collegato al circuito deve essere termosaldato. Grazie alla sua semplicità di montaggio il raccordo a sella Alfaidro è perfetto per la realizzazione di impianti di irrigazione, di condizionamento e di riscaldamento.
CATALOGHI GENERALI E SCHEDE TECNICHE IN

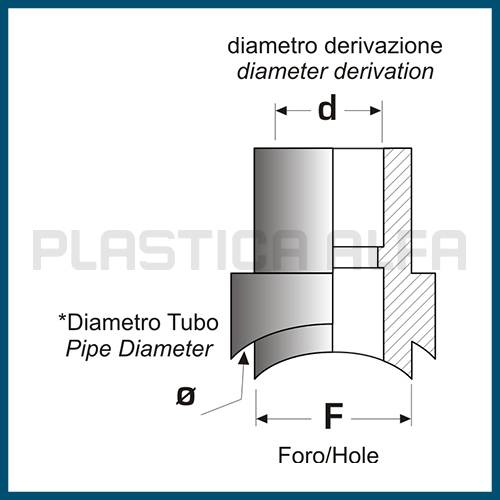

VARIANT ø x d x F BAG BOX SDR
13SL4020 40 x 20 x 25 10 500 5
13SL4025 40 x 25 x 25 10 400 5
13SL5020 50 x 20 x 25 10 500 5
13SL5025 50 x 25 x 25 10 400 5
13SL6320 63 x 20 x 25 10 500 5
13SL6325 63 x 25 x 25 10 400 5
13SL6332 63 x 32 x 32 10 300 5
13SL7520 75 x 20 x 25 10 500 5
13SL7525 75 x 25 x 25 10 400 5
13SL7532 75 x 32 x 32 10 300 5
13SL7540 75 x 40 x 40 10 250 5
13SL9020 90 x 20 x 25 10 500 5
13SL9025 90 x 25 x 25 10 400 5
13SL9032 90 x 32 x 32 10 300 5
13SL9040 90 x 40 x 40 10 250 5
13SL11020 110 x 20 x 20 10 500 5
13SL11025 110 x 25 x 25 10 400 5
13SL11032 110 x 32 x 32 10 300 5
13SL11040 110 x 40 x 40 10 250 5
13SL11050 110 x 50 x 50 2 80 5
13SL11063 110 x 63 x 63 2 70 5
13SL12520 125 x 20 x 20 10 500 5
13SL12525 125 x 25 x 25 10 400 5
13SL12532 125 x 32 x 32 10 300 5
13SL12540 125 x 40 x 40 10 250 5
13SL12550 125 x 50 x 50 5 80 5
13SL12563. 125 x 63 x 63 5 70 5
13SL16020 160 x 20 x 25 10 500 5
13SL16025 160 x 25 x 25 10 400 5
13SL16032 160 x 32 x 32 10 300 5
13SL16040 160 x 40 x 40 10 250 5
13SL16050 160 x 50 x 50 5 80 5
13SL16063 160 x 63 x 63 5 70 5
COLORI DISPONIBILI:
BLU – VERDE
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 7.4
20°C – 29.2 bar
60°C – 15.4 bar
70°C – 13.1 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK), NSF 61 (USA), NSF 51 (USA).
NORME DI RIFERIMENTO:
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 16962, BS 4991, ASTM F238, CSA B137.11
- Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
- Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
- Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF 14
CERTIFICATI LINEA ALFAIDRO:
- KIWA UNI : Netherlands, Italy
- RINA : Italy
- AENOR : Spain
- L.P.E.E. : Maroc
- GOST : Russia
- CSTBat : France
- ACS : France
- CTPC : Romania
