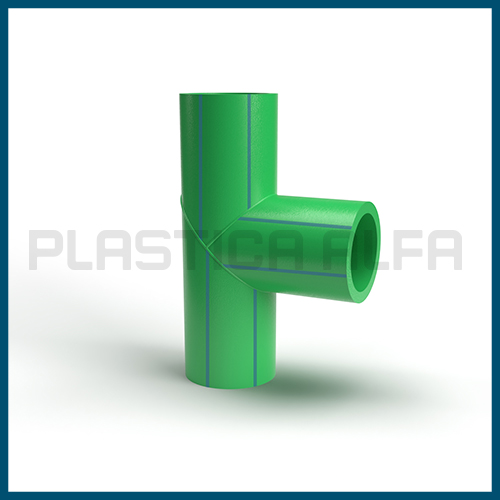

Raccordo T a SETTORE

COD: S14TE Categorie: ,

La linea Alfaidro Special comprende collettori, raccordi a settore, tubi dotati di attacchi flangiati e alfarapid (tipo Victaulic), tutti disponibili anche nella versione pre-isolata.Il principale vantaggio di questa linea è quello di offrire soluzioni personalizzate in grado di soddisfare specifiche richieste dei clienti e di ottimizzare costi e tempi di installazione. A seconda della specifica richiesta, i componenti della linea Alfaidro Special possono essere forniti con i seguenti attacchi: a saldare (estremità lisce per la saldatura elettrica, a bicchiere o testa a testa), flangiato, filettato.
Il sistema Alfaidro special può essere posato sia interrato che a vista ed è disponibile anche la versione resistente ai raggi UV.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANTSDRSIZE
S14TE160BW7.47.4160
S14TE200BW7.47.4200
S14TE250BW7.47.4250
S14TE315BW7.47.4315
S14TE160BW99160
S14TE200BW99200
S14TE250BW99250
S14TE315BW99315
S14TE160BW1111160
S14TE200BW1111200
S14TE250BW1111250
S14TE315BW1111315
S14TE160BW1717.6160
S14TE200BW1717.6200
S14TE250BW1717.6250
S14TE315BW1717.6315

TEMPERATURA E PRESSIONE D’ESERCIZIO:

SDR 7.4
20°C – 24.5 bar
60°C – 12.5 bar
70°C – 8.1 bar

SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar

SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar

SDR 17.6
20°C – 11.6 bar
60°C – 6.1 bar
70°C – 5.1 bar

TEMPERATURE OPERATIVE:

MIN= -20°C  MAX= +95°C

CONDUCIBILITÁ TERMICA:

0,0235 W/mK

COEFFICIENTE DI ESPANSIONE LINEARE:

0.035 mm/mK

IDONEITÀ AL CONTATTO CON ACQUA POTABILE: DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, KTW RECCOMENDATIONS, DVGW-W 270, BS 6920, FDA CRITERIA IN 21 CFR 177.1520, CSBA B214, NSF61, NSF51

NORME DI RIFERIMENTO:

  • Sistema [System]: UNI EN ISO 21003, DIN 16837, UNI EN ISO 15874, ISO 15494, DIN 8078, ASTM F2389, BS 4991, CSA B137.11
  • Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, NSF14
