Raccordo a t filettato femmina Universal Plastica Alfa

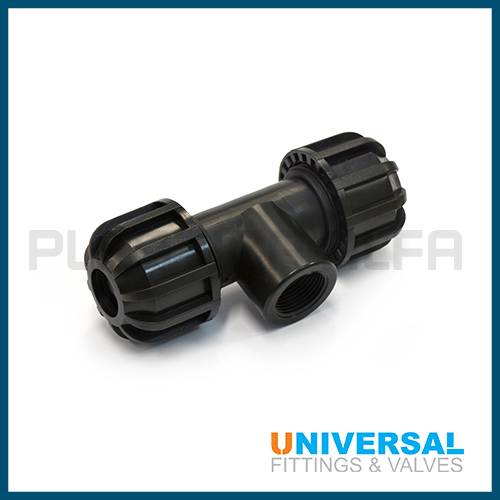

Tee a 90° – filettata femmina

COD: U54940 Categorie: , , ,

La Tee a 90° filettata femmina serie Universal è ideale per l’accoppiamento ibrido di tubi in Polietilene (PEBD, PEMD e PEAD), tubi metallici, tubi di ogni tipo di materiale come PVC, PE, PP, piombo, ferro zincato, acciaio, rame, sia di tipo metrico che imperiale.
Il raccordo a T è utilizzabile nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. La Tee a 90°, dotata di filettatura femmina BSP (GAS) non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16.

Gli inserti metallici dell’anello di graffaggio universal assicurano un’efficace presa su qualunque tipo di superficie e diametro. Il particolare design della guarnizione garantisce una perfetta tenuta idraulica in tutte le applicazioni: impianti per il trasporto di acqua potabile, negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti antincendio, impianti geotermici, per il convogliamento di acque reflue ed industriali e impianti ad aria compressa.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VARIANTSIZEBAGBOX
U54940-1521-B15-21 x ½" x 15-21ndnd
U54940-1521-C15-21 x ¾" x 15-21ndnd
U54940-2127-C21-27 x ¾" x 21-27ndnd
U54940-2127-D21-27 x 1" x 21-27ndnd
U54940-2735-D27-35 x 1" x 27-35ndnd
U54940-2735-E27-35 x 1"¼ x 27-35ndnd
U54940-3550-F35-50 x 1"½ x 35-50ndnd
U54940-3550-G35-50 x 2" x 35-50ndnd

20°C – 18 bar

45°C – 10.8 bar

70°C – 3.4 bar

16 bar

20 bar

24 bar

TEMPERATURE OPERATIVE:

MIN= -10°C  MAX= +80°C

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi metrici [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162, ISO 4422, EN 1452, ISO 15876, ISO 15875.
  • Tubi imperiali IPS [Imperial IPS pipes]: ASTM D3035, BS 1972, BS 3505, ASTM D2737.
  • Altri tubi [Other pipes]: AS 2698, AS 4130-Series 3, IS 132, BS 2871, EN 1057, NZS 3501, AS 1432, AS 1477, ASTM A 106, BS/EN 10255, BS 7291-2-table 1, BS 7291-3-table 1.
