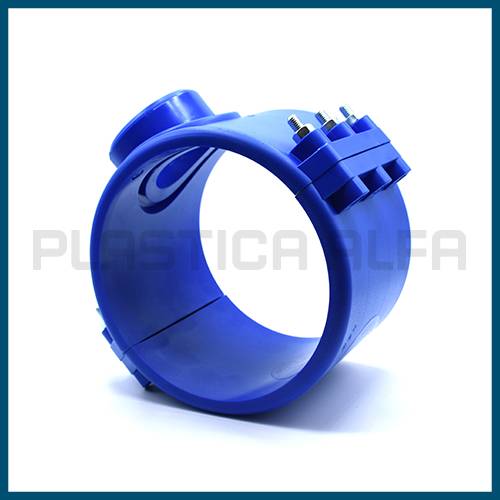

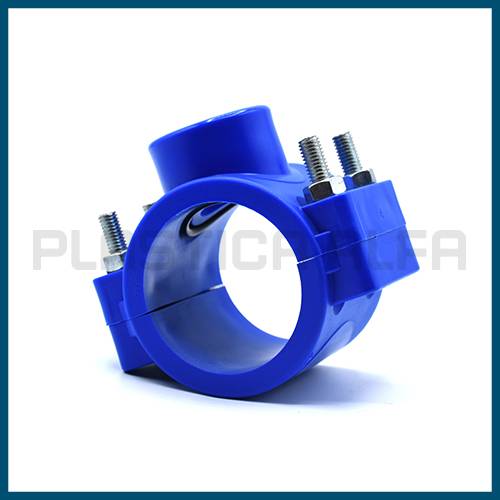

La Presa a staffa in pollici è progettata per la realizzazione di una veloce ed affidabile derivazione d’utenza per tubi in PP o in PE in pollici, in applicazioni idrauliche legate alla distribuzione di fluidi in pressione. La presa a staffa in pollici è realizzata in PP blu ad alto impatto stabilizzato UV ed è disponibile nel diametro per tubi da 1”½ fino al 6”: è dotata di una filettatura femmina NPT dal ½” a 2”. E’ corredata di guarnizione in gomma nitrilica e di bulloni in acciaio galvanizzato o in Inox A/304 (su richiesta)
Resiste alla pressione di esercizio PN16 ed in particolare è usata negli impianti per il trasporto di acqua potabile negli acquedotti e negli impianti civili, in irrigazione e giardinaggio, impianti geotermici, per il convogliamento di acque reflue ed industriali.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
Variant Size Bolt Bag Box
27010-F-B 1”½ x ½” 4 1 100
27010-F-C 1”½ x ¾” 4 1 100
27010-F-D 1”½ x 1” 4 1 100
27010-G-B 2” x ½” 4 1 100
27010-G-C 2” x ¾” 4 1 100
27010-G-D 2” x 1” 4 1 100
27010-L-B 3” x ½” 4/6 1 60
27010-L-C 3” x ¾” 4/6 1 60
27010-L-D 3” x 1” 4/6 1 60
27010-L-E 3” x 1” ¼ 4/6 1 60
27010-L-F 3” x 1” ½ 4/6 1 60
27010-M-B 4” x ½” 4/6 1 40
27010-M-C 4” x ¾” 4/6 1 40
27010-M-D 4” x 1” 4/6 1 40
27010-M-E 4” x 1” ¼ 4/6 1 40
27010-M-F 4x 1” ½ 4/6 1 40
27010-M-G 4” x 2” 4/6 1 40
27010-P-B 6” x ½” 6 - 18
27010-P-C 6” x ¾” 6 - 18
27010-P-D 6” x 1” 6 - 18
27010-P-E 6” x 1” ¼ 6 - 18
27010-P-F 6” x 1” ½ 6 - 18
27010-P-G 6” x 2” 6 - 18
TEMPERATURE OPERATIVE:
MIN= -10°C MAX= +80°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).
NORME DI RIFERIMENTO:
- Tubi serie metrica [Metric pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS6730, ISO 4427, UNI 7990, ISO 12162
- Tubi serie IPS [IPS pipes]: ASTM D 3035, F714, AWWA C-901/906
- Filetti BSP [BSP threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
- Filetti NPT [NPT threads]: ANSI-ASME B1.20.1
- Prove [Tests]: ISO 13460, ISO 17885 (ex ISO 14236)
VERSIONI PER TUBI SERIE METRICA:
- PE (PEBD, PEMD, PEAD)
- PPR
- PVC
17010
17020
Diametri
ø 20 ÷ ø 315
Filettature
ø ½” ÷ ø 4″
senza anello di rinforzo
ø 20 ÷ ø 63 – PN 12.5
ø 75 ÷ ø 315 – PN 10
ø 140 ÷ ø 160 – PN 12.5
ø 3″ ÷ ø 4″ – PN 6
17011
17021
Diametri
ø 20 ÷ ø 315
Filettature
ø ½” ÷ ø 4″
con anello di rinforzo
ø 20 ÷ ø 63 – PN 16
ø 75 ÷ ø 315 – PN 12.5
ø 140 ÷ ø 160 – PN 16
ø 3″ ÷ ø 4″ – PN 10
17050
Diametri
ø 32
Portagomma
ø 16
PN 4
17005
Diametri
ø 20 ÷ ø 40
Filettature
ø 16
PN 6
17910
Diametri
ø 25 ÷ ø 125
Raccordi a compressione
ø 20 ÷ ø 40
PN 16
37010
Diametri
ø 32 ÷ ø 110
Filettature
ø 16
PN 6
VERSIONI PER TUBI ZINCATI:
17030
17040
Diametri
ø 60 ÷ ø 120
Filettature
ø ½” ÷ ø 1″¼
PN 10
VERSIONI PER TUBI IPS (NPS)
27010
27011
Diametri
ø 1″½ ÷ ø 6″
Filettature
ø ½” ÷ ø 2″
PN 16
