Gomito a 90 flangiato bluline plus Plastica Alfa

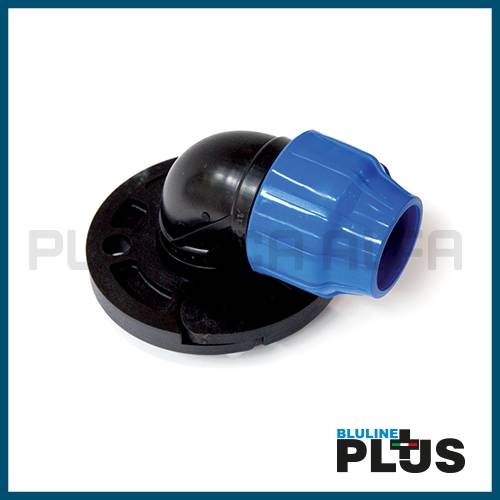

Gomito a 90° flangiato

COD: 56980 Categorie: , , , ,

Il Gomito 90° flangiato a compressione della serie Blu line Plus è ideale per connettere tubi in Polietilene (PEBD, PEMD e PEAD) e tubi in PPR con i sistemi flangiati nella distribuzione di fluidi in pressione in impianti di irrigazione e di acquedottistica. Il gomito non richiede lo smontaggio completo (push-in) ed è progettato e testato per garantire una pressione di esercizio PN16.

L’attacco Flangiato Plastica Alfa si distingue per la sua particolare struttura a due pezzi. Quest’ultimo agevola l’installazione anche nelle condizioni operative più complicate, sia in fase di montaggio che di smontaggio del raccordo. La flangia è realizzata in un robustissimo materiale caricato, poliammide con fibre di vetro stabilizzato UV, dotata di perni in acciaio di facile estrazione.

CATALOGHI GENERALI E SCHEDE TECNICHE IN

VariantSizeDN FLANGEBox
56980-7-F50 x 1”½4020
56980-7-G50 x 2”5020
56980-8-G63 x 2”5015
56980-9-H75 x 2”½6310
56980-9-L75 x 3”8010
56980-10-L90 x 3”805
56980-10-M90 x 4”1005
56980-11-M110 x 4”1005
56980-12-N125 x 5”1255

ANELLO DI RINFORZO:

*Anello di rinforzo opzionale*

La presenza dell’anello di rinforzo nei raccordi con filettatura femmina conferisce una garanzia aggiuntiva in termini di resistenza alle pressioni di esercizio, in particolar modo ad elevate temperature e nel lungo termine.

Ø 20 ÷ 125
20°C – 18 bar
45°C – 10.8 bar
70°C – 3.4 bar

Ø 3”- 4” Filettato femmina
20°C – 10 bar
45°C – 6.7 bar
70°C – 2 bar

Ø 20 ÷ 125
16 bar

Ø 3”- 4” Filettato femmina
10 bar

Ø 20 ÷ 125
20 bar

Ø 3”- 4” Filettato femmina
12.5 bar

Ø 20 ÷ 125
24 bar

Ø 3”- 4” Filettato femmina
15 bar

IDONEITÀ AL CONTATTO CON ACQUA POTABILE:

DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011, W270 and KTW (Germany), ATA (Netherlands), Global Mark (Australia), ACS (France), WRAS (UK).

NORME DI RIFERIMENTO:

  • Tubi [Pipes]: UNI EN 12201, ISO 11922-1, DIN 8074, AS/NZS 4130, BS 6572, BS 6730, ISO 4427, UNI 7990, ISO 12162.
  • Filetti BSP [BSP Threads]: UNI EN 10226 (ISO 7-1), BS 21, AS 1722.1
  • Filetti NPT [NPT Threads]: ANSI-ASME B1.20.1
  • Flange [Flanges]: UNI EN1092-1, ISO 7005-1, DIN 2501.1, BS 4504
  • Tubi scanalati Victaulic [Victaulic grooved Pipes]: ANSI/AWWA C 606-87
  • Prove [Tests]: ISO 17885 (ex ISO 14236), DIN 8076-3, AS/NZS 4129, BRL K534/03 –UNI, ISO 3501, ISO 3503, ISO 3458, ISO 3459, VP609

CERTIFICATI LINEA BLULINE PLUS:

  • KIWA UNI: Netherlands, Italy
  • GOST: Russia
  • WRAS: United Kingdom
  • CTPC: Romania
  • BULGARKONTROLA: Bulgaria
