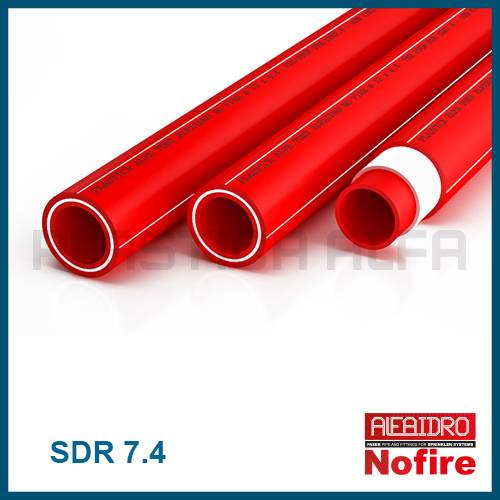

Il Tubo multistrato FASER SDR 7.4 Alfaidro NOFIRE rappresenta l’alternativa ai sistemi in metallo nel settore della protezione antincendio. Il tubo in PP-RCT con uno speciale additivo antifiamma ha uno strato intermedio in fibra di vetro che conferisce ai tubi maggiore stabilità dimensionale. Infatti uno dei principali vantaggi dei tubi NOFIRE è la riduzione della dilatazione termica lineare che si traduce in una ridotta quantità di staffaggi (-30%) e quindi in tempi e costi di installazione minori negli impianti antincendio a sprinklers di tipo ad umido.
Il tubo multistrato FASER SDR 7.4 è autoestinguente e particolarmente indicato per impianti antincendio e può essere montato con tutta la gamma di raccordi Alfaidro NOFIRE, impiegando le tradizionali tecniche di polifusione per saldatura di tasca ed elettrosaldatura: i fumi prodotti non sono tossici e non sono pertanto dannosi per persone ed animali.
CATALOGHI GENERALI E SCHEDE TECNICHE IN
VARIANT Outside diameter Internal diameter Nominal thickness DN Water content (l/m) Weight (Kg/m) Rod size Pack size
NFTA200 20 mm 14,4 mm 2,8 mm 15 0,163 0,151 4 mt 120 mt
NFTA250 25 mm 18 mm 3,5 mm 20 0,254 0,236 4 mt 80 mt
NFTA320 32 mm 23,2 mm 4,4 mm 25 0,423 0,379 4 mt 48 mt
NFTA400 40 mm 29 mm 5,5 mm 32 0,660 0,589 4 mt 32 mt
NFTA500 50 mm 36,2 mm 6,9 mm 40 1,029 0,917 4 mt 24 mt
NFTA630 63 mm 45,8 mm 8,6 mm 50 1,647 1,442 4 mt 12 mt
NFTA750 75 mm 54,4 mm 10,3 mm - 2,323 2,052 4 mt 12 mt
NFTA900 90 mm 65,4 mm 12,3 mm 65 3,358 2,939 4 mt 8 mt
NFTA110 110 mm 79,8 mm 15,1 mm 80 4,999 4,401 4 mt 8 mt
NFTA1125 125 mm 90,8 mm 17,1 mm - 6,472 5,662 4 mt 4 mt
NFTA1160 160 mm 116,2 mm 21,9 mm 125 10,599 9,255 4 mt 4 mt
TEMPERATURA E PRESSIONE D’ESERCIZIO:
SDR 11
20°C – 15.4 bar
60°C – 7.7 bar
70°C – 5.1 bar
SDR 9
20°C – 19.5 bar
60°C – 9.7 bar
70°C – 6.4 bar
SDR 6
20°C – 30.9 bar
60°C – 15.5 bar
70°C – 10.2 bar
SDR 5
20°C – 39.8 bar
60°C – 19.5 bar
70°C – 12.8 bar
TEMPERATURE OPERATIVE:
MIN= -20°C MAX= +95°C
IDONEITÀ AL CONTATTO CON ACQUA POTABILE:
DM 174-06/04/2004 (Italy), DM 23/04/2009 e Reg. UE n° 10/2011
NORME DI RIFERIMENTO:
- Sistema antincendio [Firefighting system]: NFPA 13, 13R, 13B, FM 1635, UL 1821, UNI EN 12845, UNI EN 13501-1, UNI EN 671, DIN 4102-1
- Sistema [System]: UNI EN ISO 15874, ISO 15495, DIN 8077, DIN 8078, DIN 16962, ASTM F2389, BS 4991, CSA B137.11
- Prove [Tests]: UNI EN ISO 15874, DIN 16962, ISO 1133, ISO 3126, ISO 1167, ISO 2501, ISO 9854, UL 1821, FM 1635
CERTIFICATI LINEA NOFIRE:
- FM APPROVALS : USA
- WARRINGTONFIRE : AbP – Germany
- APCI : Cuba
